Kugelventil mit Y-Muster

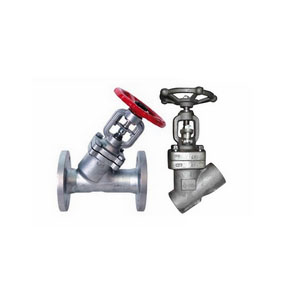

LYV® Einführung in das Y-Absperrventil

Sie können sicher sein, dass Sie bei LYV® ein maßgeschneidertes Y-Muster-Absperrventil kaufen. Wir freuen uns auf die Zusammenarbeit mit Ihnen. Wenn Sie mehr wissen möchten, können Sie uns jetzt kontaktieren, wir werden Ihnen rechtzeitig antworten! Absperrventil vom Y-Typ aus Schmiedestahl (Muffenschweißen, selbstdichtend). Das Absperrventil vom Y-Typ eignet sich für einen Nenndruck von 150 LB bis 2500 LB, eine Arbeitstemperatur von -29 ~ 550 °C, Erdöl, chemische Industrie, Pharmazie, chemische Düngemittel, Energieindustrie und Bei anderen oben genannten Bedingungen der Rohrleitung schalten Sie das Medium ab oder schließen es an. Anwendbares Medium: Wasser, Öl, Dampf, saures Medium usw. Betriebsart: manuell, pneumatisch, elektrisch

LYV® Y-Muster-Absperrventilparameter (Spezifikation)

Ventilkörper WCB WC1 WC6 WC9

Ventildeckel 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Unterstützen Sie WCB WCB WCB WCB

WC1 WC6 WC9

Scheibe 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Ventilschaft 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A

Sitz 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA

Dichtungsring aus flexiblem Graphit verstärkt

Füllstoffverstärkter flexibler Graphit

Ventilschaftmutter ZCuA110Fe3

LYV® Technische Anforderungen für Y-Absperrventile

1. Ventilkonstruktion und -herstellung gemäß API 623-2013, JIS E101 und NB/T 47044-2014;

2, Ventiltest gemäß API 598-2009 usw.;

3. Die strukturelle Länge muss ASME B16.10-2009, JIS E101 und NB/T 47044-2014 usw. oder der vom Unternehmen vorgegebenen Standardlänge oder der vom Benutzer angegebenen Größe entsprechen.

4, Schweißnut gemäß ASEM B16.25-2012, GB/T 12224-2005, JB/T 3595-2002, NB/T 47044-2014 und den Vorschriften des Energiewirtschaftsmanagementstandards 78DG oder Benutzer zur Angabe der Größe;

5, Druck- und Temperaturbewertung gemäß ASME B16.34-2013 und anderen Vorschriften

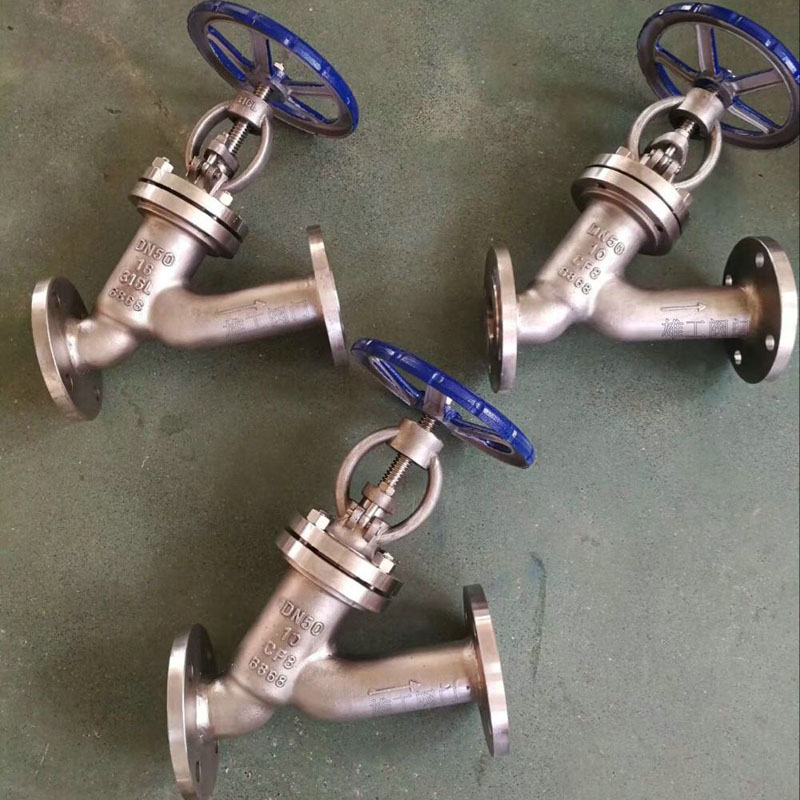

Einzelheiten zum LYV Y-Absperrventil
