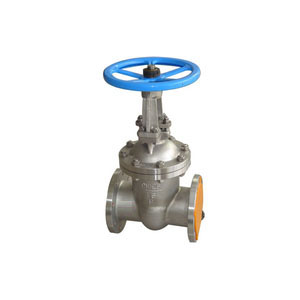

LYV®Einführung in den Handschieber
Sie können sicher sein, maßgeschneiderte manuelle Absperrschieber von LYV® zu kaufen. Wir freuen uns auf die Zusammenarbeit mit Ihnen. Wenn Sie mehr wissen möchten, können Sie uns jetzt kontaktieren, wir werden Ihnen rechtzeitig antworten! Der manuelle Absperrschieber ist eine Steuerkomponente, die sich durch den Handradantriebsschieber entlang der Kanalachse in vertikaler Richtung bewegt, um den Medienfluss im Rohrleitungssystem zu unterbrechen. Während des Gebrauchs muss das Ventil vollständig geöffnet oder vollständig geschlossen sein und kann nicht zur Regulierung des Durchflusses verwendet werden.
Wenn der Absperrschieber geschlossen ist, kann sich die Dichtfläche zum Abdichten nur auf den Mitteldruck verlassen, d. Das ist selbstdichtend. Die meisten Absperrschieber sind gezwungen, abzudichten, d. h., wenn das Ventil geschlossen ist, müssen sie sich auf eine äußere Kraft verlassen, um den Absperrschieber an den Sitz zu drücken und die Oberflächendichtheit abzudichten.
DerManueller Absperrschieberdessen Schieberplatte sich geradlinig mit der Spindel bewegt, wird Hubstangenschieber (auch Offenstangenschieber genannt) genannt. Normalerweise befindet sich an der Hubstange ein Leitergewinde, das durch die Mutter oben am Ventil und die Führungsnut am Ventilkörper die Drehbewegung in eine gerade Bewegung umwandelt, d. h. das Betriebsdrehmoment in den Betriebsschub. Bei einigen Ventilen befindet sich die Schaftmutter am Schieber, das Handrad dreht sich, um den Schaft in Drehung zu versetzen, und der Schieber wird angehoben. Diese Art von Ventil wird als rotierender Stangenschieber oder dunkler Stangenschieber bezeichnet.
LYV®Handschieber-Parameter (Spezifikation)
Nenndurchmesser: DN15-DN1200
Nenndruck: 1,6 MPA-6,4 MPa
Anwendbare Temperatur: 120 °C
Anwendbares Medium: Wasser, Öl, Dampf
Gehäusematerial: Stahlguss, Kohlenstoffstahl
Verbindungsmodus: Flanschverbindung
Design und Herstellung: GB12234
Strukturlänge: GB12221
Flanschstandard: GB9113; JB79
Inspektionstest: GB/T13927; HG/T9092
LYV® Manueller AbsperrschieberFunktion und Anwendung
â Erfüllen Sie die Anforderungen der Norm, zuverlässige Abdichtung, zuverlässige Leistung, schöne Form;
(2) Das Dichtungspaar ist angemessen, die Dichtfläche des Tors und des Sitzes besteht aus einer harten Legierungsoberfläche mit unterschiedlicher Härte, die eine zuverlässige Abdichtung, hohe Härte, Verschleißfestigkeit, hohe Temperaturbeständigkeit, Korrosionsbeständigkeit, gute Abriebfestigkeit usw. aufweist langes Leben;
⢠Der Ventilschaft weist nach Konditionierung und Oberflächennitrierbehandlung eine gute Korrosionsbeständigkeit, Abriebfestigkeit und Verschleißfestigkeit auf;
(4) Keilförmige elastische Stößelstruktur, Drucklager mit großem Durchmesser, geringe Reibung und ausgestattet mit einem Schlaghandrad, leicht zu öffnen und zu schließen;
(5) Kann eine Vielzahl von Rohrflanschstandards und Flanschdichtflächenformen verwenden, um verschiedene technische Anforderungen und Benutzeranforderungen zu erfüllen.
LYV®Details zum Handschieber
