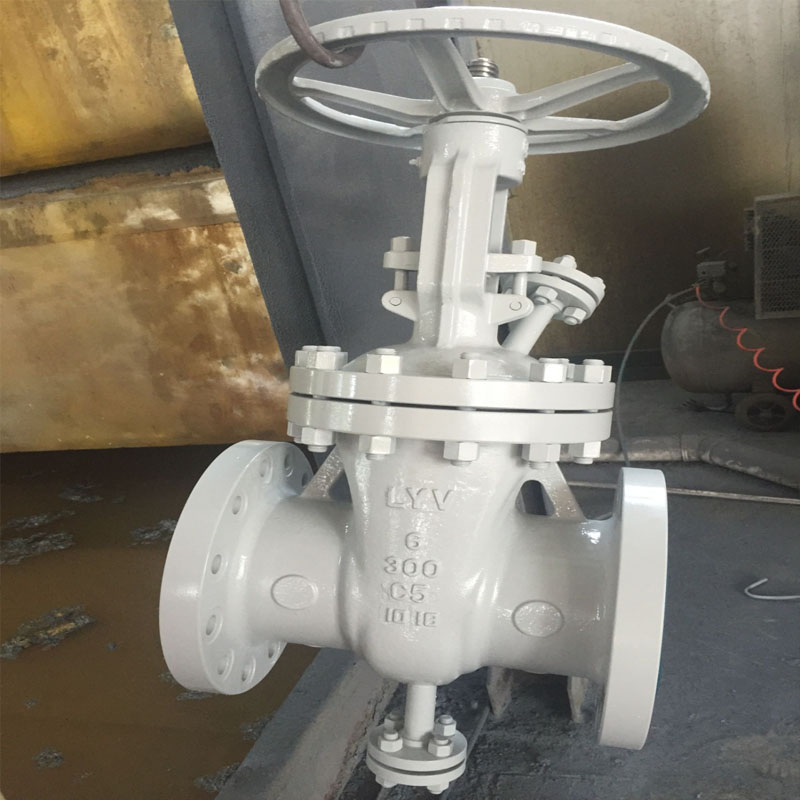

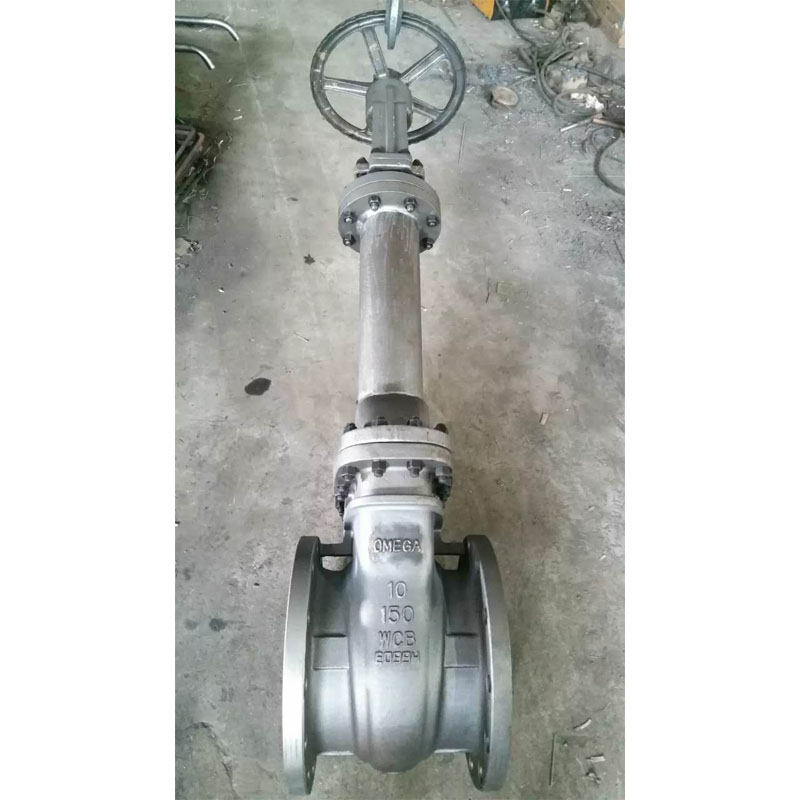

Keilschieber aus Stahlguss

LYV® ist der Hersteller und Zulieferer von Keilschiebern aus Stahlguss in China, der Absperrschieber im Großhandel verkaufen kann. Wir können Ihnen professionellen Service und bessere Preise bieten. Wenn Sie an Keilschieberprodukten aus Stahlguss interessiert sind, können Sie sich gerne an uns wenden. Wir verfolgen die Qualität der Sicherheit, den Preis des Gewissens und den engagierten Service.

Keilschieberventile aus Stahlguss gehören zu den gängigsten Ventiltypen auf dem Markt und werden in verschiedenen Industriezweigen häufig für Wasser-, Erdgas-, Öl-, Petro- und petrochemische Anlagen eingesetzt. Es handelt sich um ein Liner-Motion-Ventil, das ein typischerweise flaches Verschlusselement senkrecht zum Prozessfluss verwendet, das in den Flussstrom gleitet, um eine Absperrung zu bewirken und eine Ein-/Aus-Funktion für die Flüssigkeits- und Gasversorgung zu übernehmen.

Internationaler Design- und Teststandard:

Designstandard: API 600, ASME B16.34

Inspektions- und Teststandard: API 598

Flansch-zu-Flansch-Länge: ANSI B 16.10

Endverbindung: Flanschende nach ANSI B 16.5, Stumpfschweißenden, Standardschweißenden.

Herstellergröße und Druckbereich:

NPS 2″ bis 48″ (für ANSI-Klasse 150LB)

NPS 2″ bis 40″ (für ANSI-Klasse 300LB)

NPS 2 bis 24 Zoll (für ANSI-Klasse 600LB)

NPS 2 bis 20 Zoll (für ANSI-Klasse 900LB)

NPS 2 bis 16 Zoll (für ANSI-Klasse 1500LB)

NPS 2″ bis 12″ (für ANSI-Klasse 2500LB)

Konstruktionskörper: Außenschraube und Joch (OS&Y)

Hauben-/Abdeckungstyp: Verschraubte Haube (BB) / Pressurized Seal Bonnet (PSB)

Sitztyp: Hartversiegelter Metalltyp

Vorbautyp: Ringvorbau

Dichtung: Spiralgewickelte Dichtung

Fließrichtung: Unidirektional

Servicemedium: Erdgas, Öl, Wasser, Gas usw

Flüchtige Emission: ISO 15848

Ventilbetätigung: Handrad / Schneckengetriebe / Motorantrieb

MOC (Bill of Material – Stückliste):

Gehäuse und Motorhaube: ASTM A 216 GR. WCB (Kohlenstoffstahl)

: ASTM A352 LCB / LCC (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A217 WC1/ WC6/ WC9/ C5 (Hochtemperatur-Kohlenstoffstahl)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Edelstahl)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Edelstahl)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex-Edelstahl)

Scheibe: ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

Vorbau: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Sitzring: ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 / F55

Dichtung: SS-Spiralwicklung + Graphit oder SS-Spiralwicklung + PTFE oder verstärktes PTFE

Stopfbuchspackung: Flexibler Graphit/PTFE

Was ist ein Kugelhahn mit reduziertem Durchgang?

Ein Kugelhahn mit reduziertem Durchgang ist ein Kugelhahntyp, bei dem der Innenbohrungsdurchmesser des Ventils kleiner als der Rohrdurchmesser ist, während die Flanschabmessungen des Ventils immer noch mit dem Rohrdurchmesser übereinstimmen. Die Arbeitsvoraussetzung besteht darin, dass Turbulenzen und die Flüssigkeitsströmungsrate keine großen Probleme darstellen und dass keine Partikelansammlungen zu erwarten sind, um eine Ventilblockierung zu vermeiden.

Bei einem kleineren Innendurchmesser sind auch das Ventilgehäuse und die Kugelgröße kleiner, so dass der Kugelhahn mit reduzierter Bohrung ein kleineres Volumen einnimmt und somit bei der Installation weniger Platz beansprucht. Darüber hinaus verursacht das Material für ein kleineres Gehäuse und eine kleinere Kugel geringere Materialkosten, was sich auf die Endproduktkosten auswirkt und die Gesamtkosten des Rohrleitungssystems senkt.
