Flanschschieber

LYV® ist der Hersteller und Zulieferer von Flanschschiebern in China, der das API 6D- und CE-Zertifikat genehmigt hat. Wir folgen der Qualität, seien Sie versichert, dass der Preis auf Gewissen und engagierten Service zurückzuführen ist. Sie können uns vertrauen.

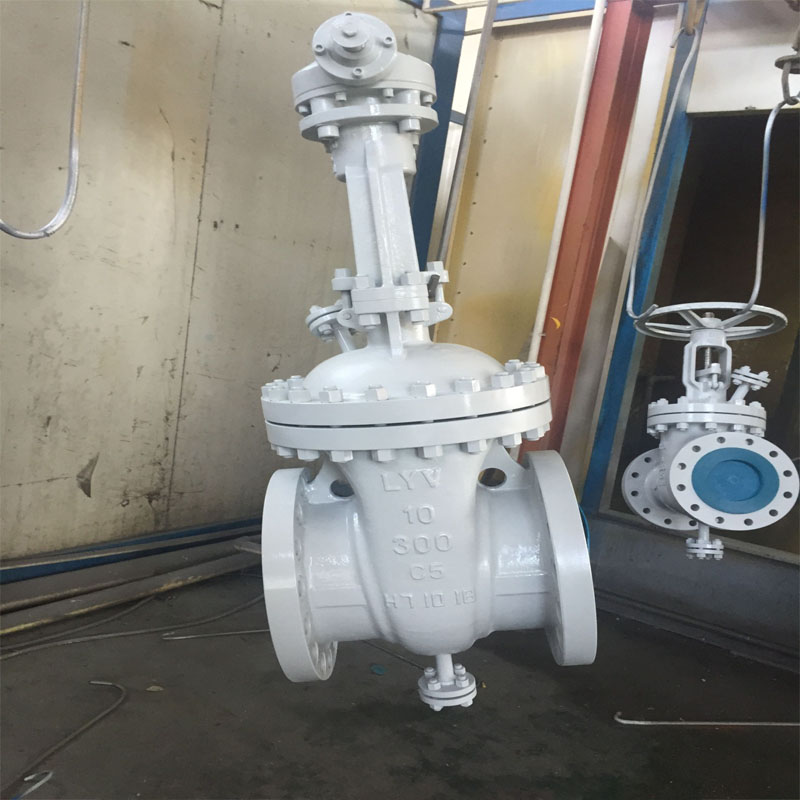

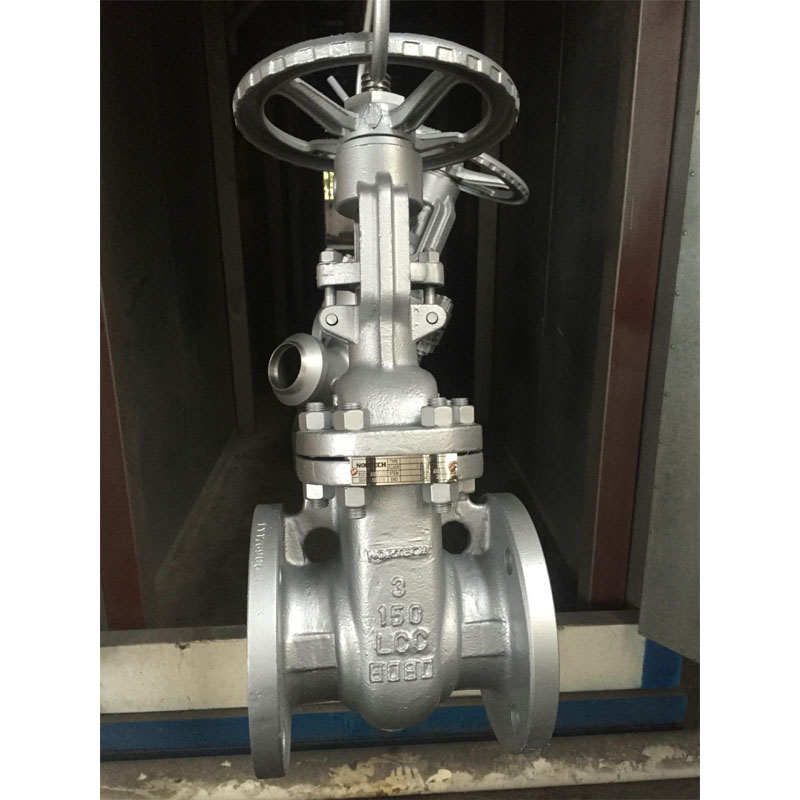

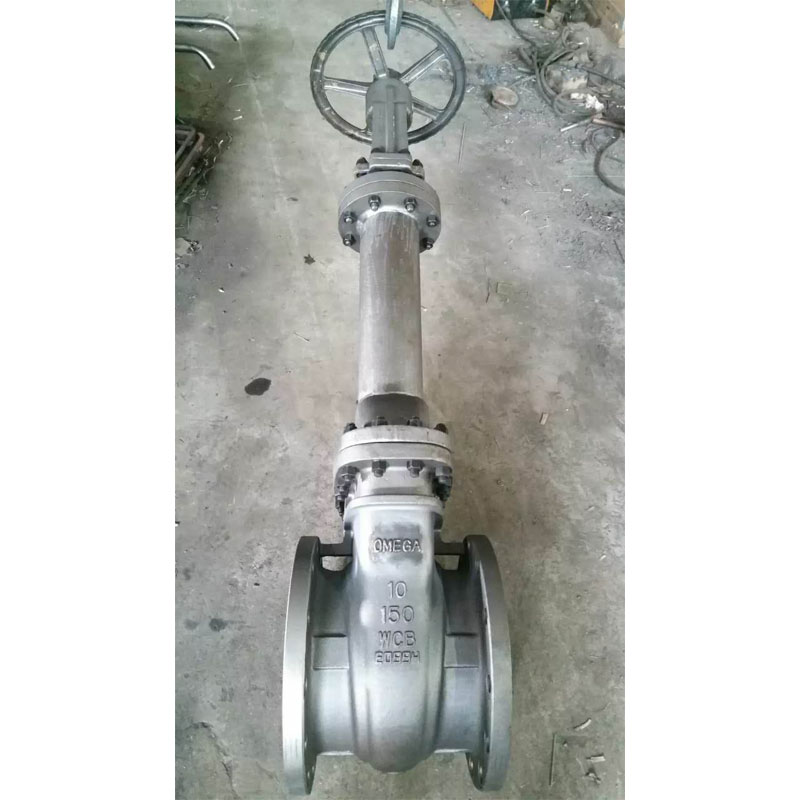

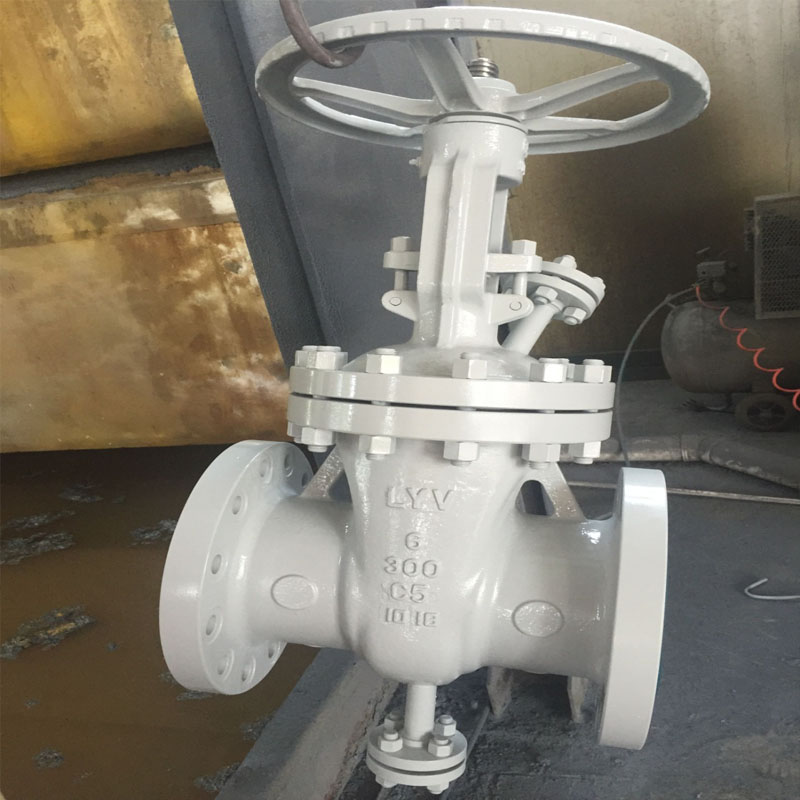

Bei einem Flanschschieberventil handelt es sich um ein Liner-Motion-Ventil, das ein typischerweise flaches Verschlusselement senkrecht zum Prozessfluss verwendet, das in den Flussstrom gleitet, um eine Absperrung zu gewährleisten und eine Ein-/Aus-Funktion für die Flüssigkeits- und Gasversorgung zu übernehmen und eine Verbindung herzustellen die Rohrleitung mit zwei Flanschen. Die Absperrschieber können in verschiedenen Branchen eingesetzt werden, für Wasser-, Erdgas-, Öl-, Petro- und petrochemische Anlagen. .

Internationaler Design- und Teststandard:

Designstandard: API 600, ASME B16.34

Inspektions- und Teststandard: API 598

Flansch-zu-Flansch-Länge: ANSI B 16.10

Endanschluss: Flanschende nach ANSI B 16.5,

Herstellergröße und Druckbereich:

NPS 2″ bis 48″ (für ANSI-Klasse 150LB)

NPS 2″ bis 40″ (für ANSI-Klasse 300LB)

NPS 2 bis 24 Zoll (für ANSI-Klasse 600LB)

NPS 2 bis 20 Zoll (für ANSI-Klasse 900LB)

NPS 2 bis 16 Zoll (für ANSI-Klasse 1500LB)

NPS 2″ bis 12″ (für ANSI-Klasse 2500LB)

Konstruktionskörper: Außenschraube und Joch (OS&Y)

Hauben-/Abdeckungstyp: Verschraubte Haube (BB) / Pressurized Seal Bonnet (PSB)

Sitztyp: Hartversiegelter Metalltyp

Vorbautyp: Ringvorbau

Dichtung: Spiralgewickelte Dichtung

Fließrichtung: Unidirektional

Servicemedium: Erdgas, Öl, Wasser, Gas usw

Flüchtige Emission: ISO 15848

Ventilbetätigung: Handrad / Schneckengetriebe / Motorantrieb

MOC (Bill of Material – Stückliste):

Gehäuse und Motorhaube: ASTM A 216 GR. WCB (Kohlenstoffstahl)

: ASTM A352 LCB / LCC (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A217 WC1/ WC6/ WC9/ C5 (Hochtemperatur-Kohlenstoffstahl)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Edelstahl)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Edelstahl)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex-Edelstahl)

Scheibe: ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

Vorbau: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Sitzring: ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 / F55

Dichtung: SS-Spiralwicklung + Graphit oder SS-Spiralwicklung + PTFE oder verstärktes PTFE

Stopfbuchspackung: Flexibler Graphit/PTFE
