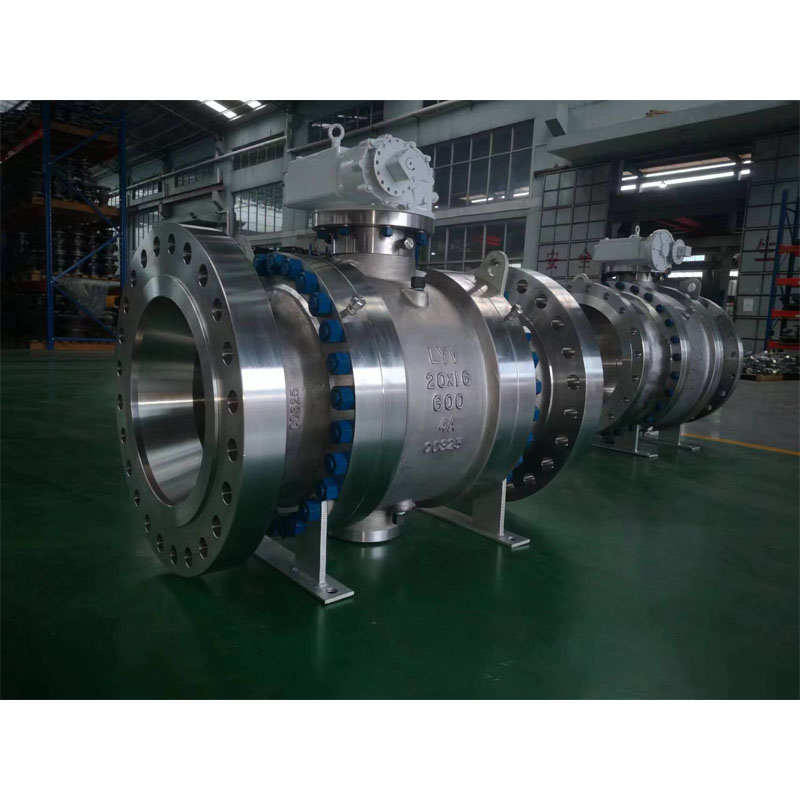

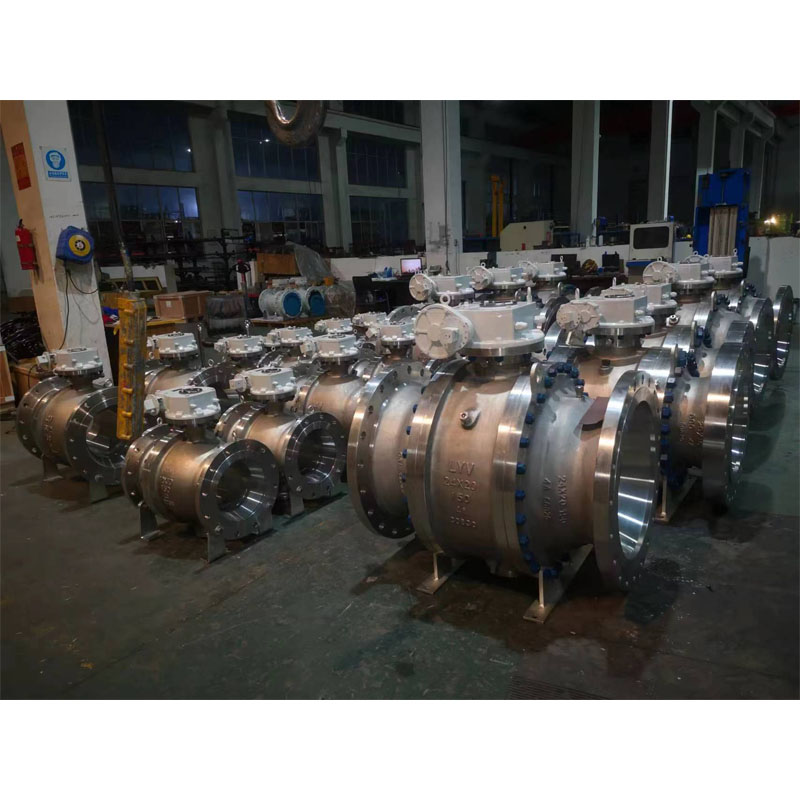

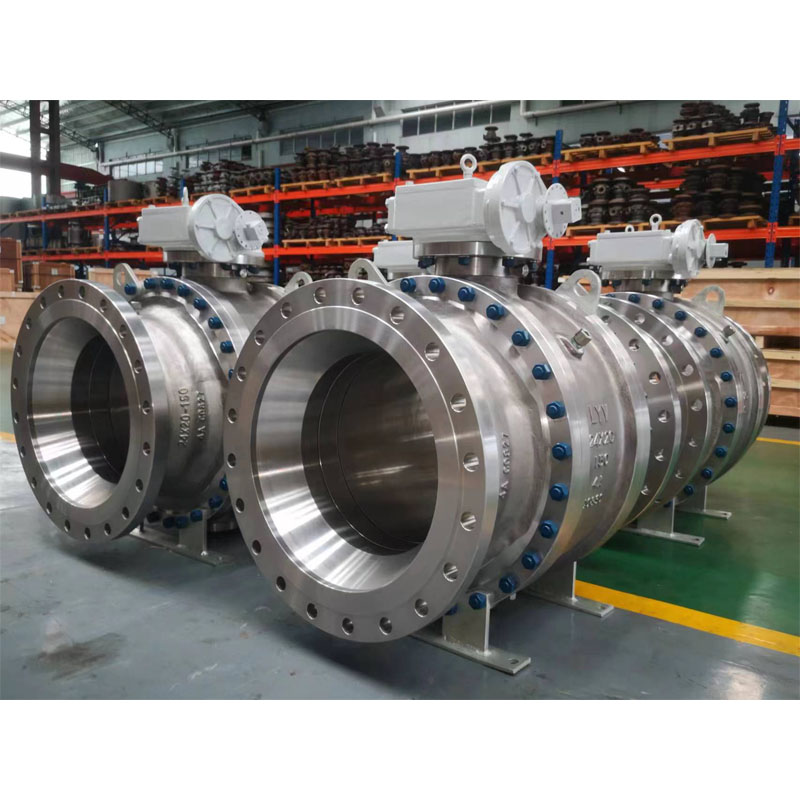

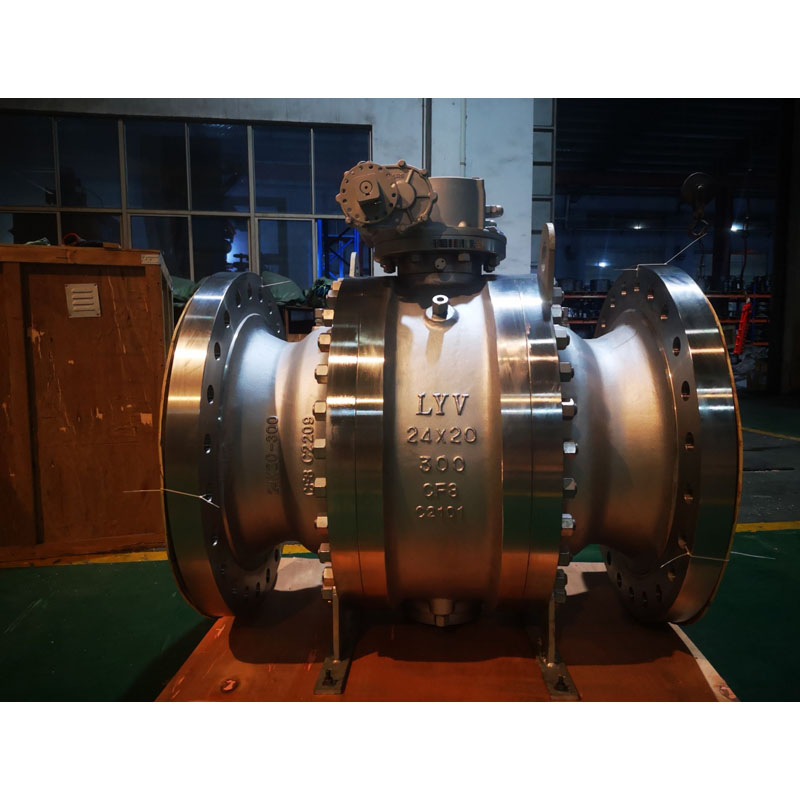

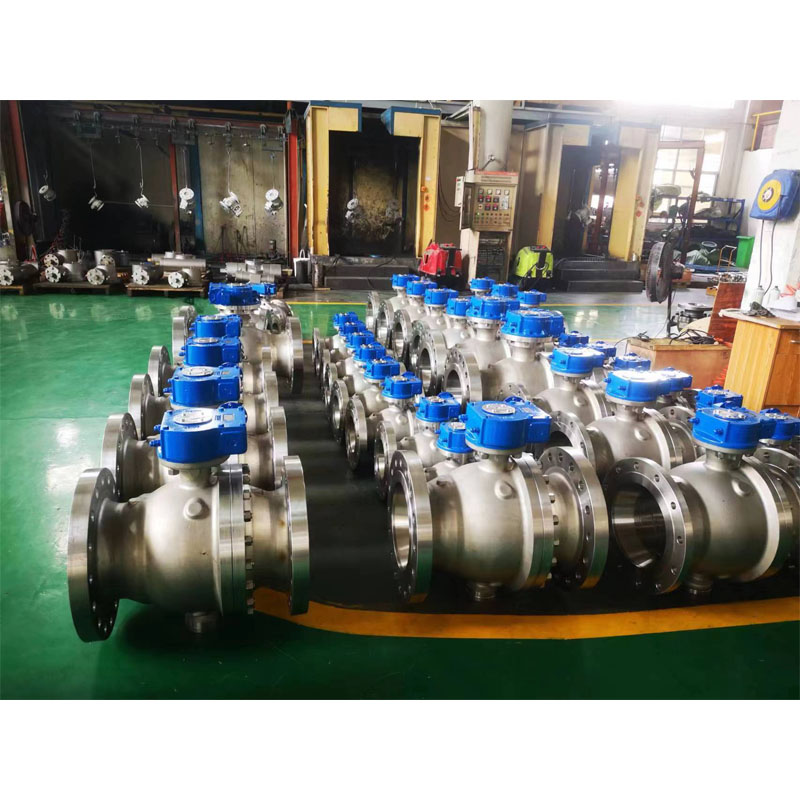

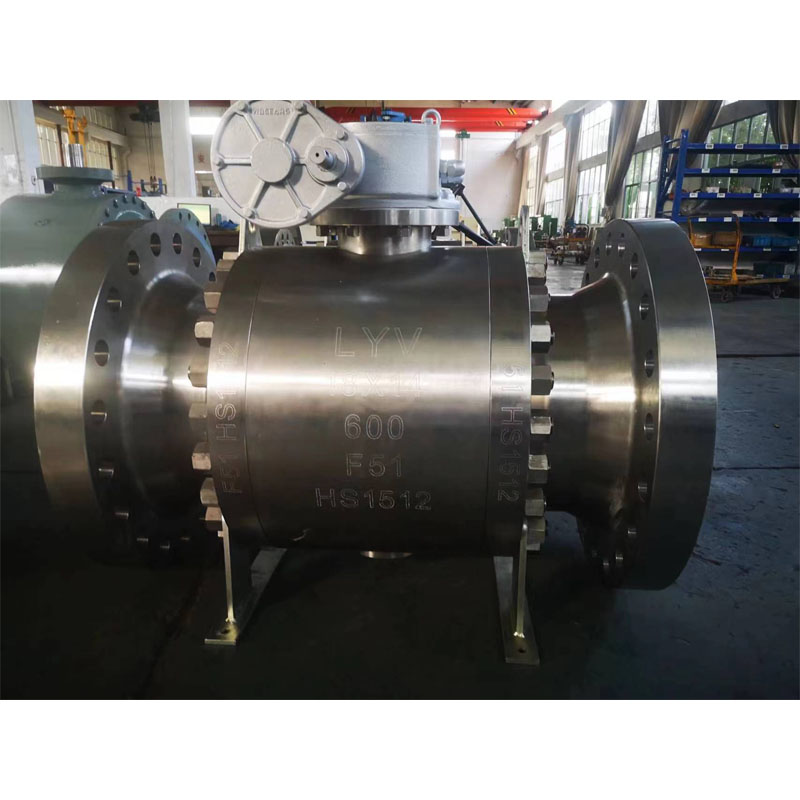

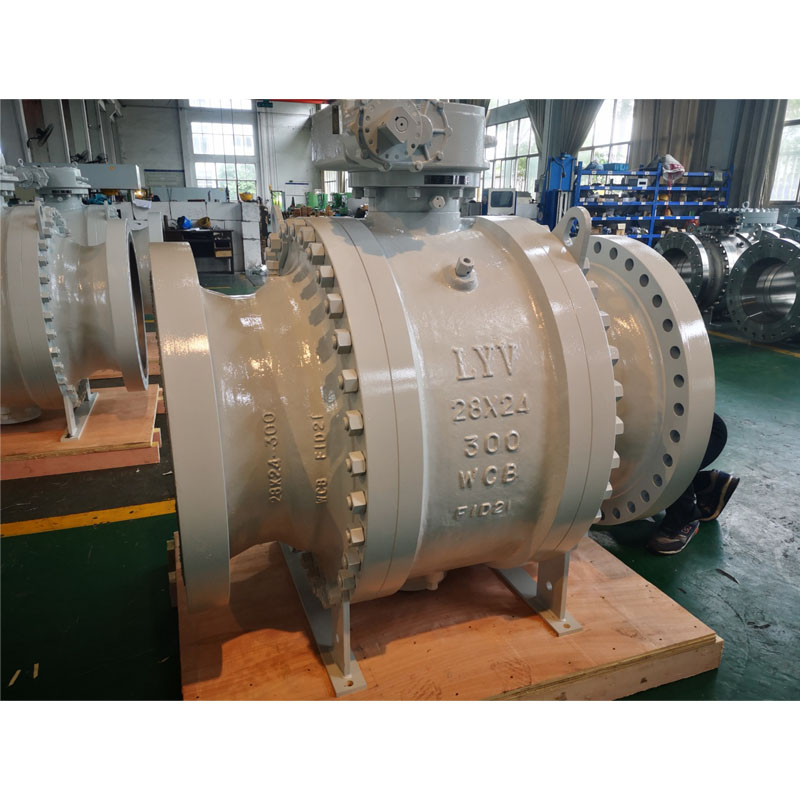

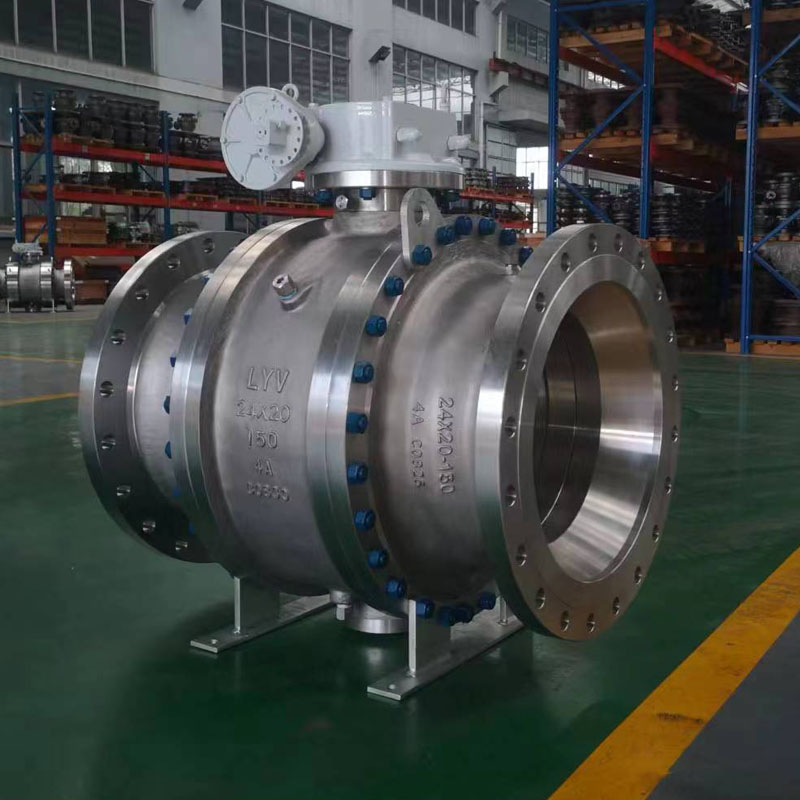

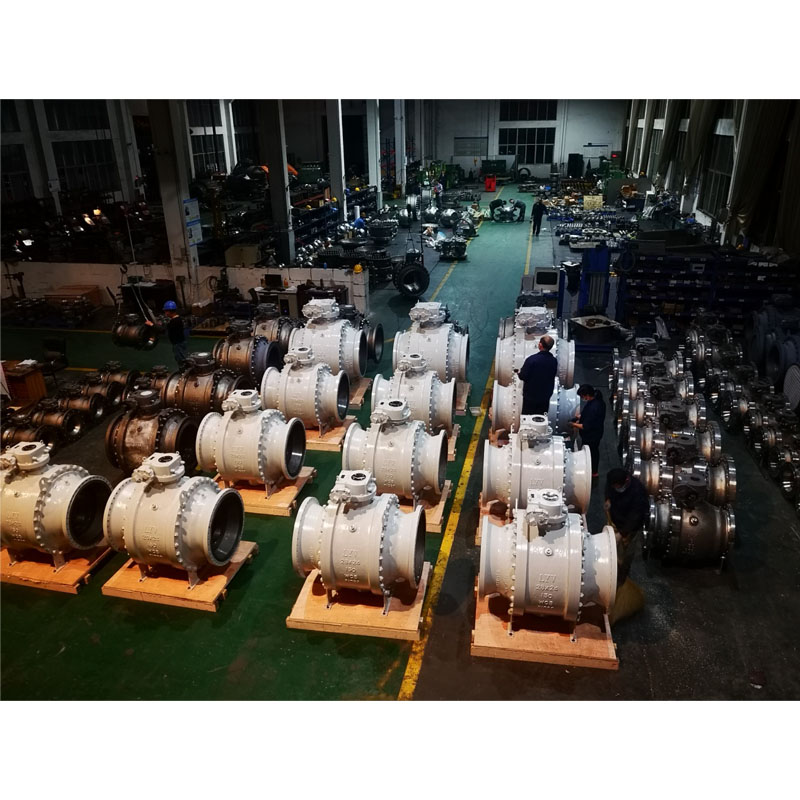

Zapfenmontiertes Kugelventil mit reduzierter Bohrung

Aufgrund ihrer hohen Sicherheit und ihres wettbewerbsfähigen Preises werden LYV-Kugelhähne mit reduzierter Bohrung und Zapfenmontage bevorzugt. Wir produzieren Ventile für große Größen und hohen Arbeitsdruck in Südostasien, im Nahen Osten, in Russland usw. Normalerweise ist ein Ventil mit reduziertem Durchgang etwa 30 % leichter im Vergleich zu Kugelhähnen mit vollem Durchgang gleicher Größe. Die auf Zapfen montierten Kugelhähne mit reduziertem Durchgang können den sicheren Betrieb der Rohrleitung gewährleisten und auch die Anschaffungskosten für das gesamte Rohrleitungssystem senken.

Das auf einem Zapfen montierte Kugelventil mit reduzierter Bohrung ist mit Doppelblock und Entlüftung oder Doppelkolben ausgestattet und mit einem Dichtmitteleinspritzsystem für Schaft und Sitze in den Gehäusehohlraum ausgestattet, so dass es sowohl am stromaufwärts als auch am stromabwärtigen Ende abfließen kann, um Sitz oder Schaft zu verhindern Leckage.

Internationaler Design- und Teststandard:

Designstandard: ISO 14313/ASME B 16.34/API 6D

Inspektions- und Teststandard: API 598/API 6D

Feuersicherheitsprüfstandard: API 607/API 6FA

Flansch-zu-Flansch-Länge: ANSI B 16.10 – kurzes Muster/langes Muster

Endverbindung: Flanschende nach ANSI B 16.5, Stumpfschweißenden, Standardschweißenden.

Herstellergröße und Druckbereich:

NPS 2″ bis 48″ (für ANSI-Klasse 150LB)

NPS 2 bis 48 Zoll (für ANSI-Klasse 300LB)

NPS 2 bis 48 Zoll (für ANSI-Klasse 600LB)

NPS 2″ bis 36″ (für ANSI-Klasse 900LB)

NPS 2″ bis 24″ (für ANSI-Klasse 1500LB)

NPS 2″ bis 12″ (für ANSI-Klasse 2500LB)

Rohrbohrung: Bohrung reduzieren (RB)

Baukörper: Endeinstieg

Motorhauben-/Abdeckungstyp: Verschraubte Motorhaube/verlängerte Motorhaube

Sitztyp: Weicher Typ/Hardseal-Metalltyp

Strömungsrichtung: Unidirektional/Bidirektional

Servicemedium: Erdgas, Öl, Wasser, Oxygongas usw

Service: SOUR, ISO 15156/ NACE MR0175

Flüchtige Emission: ISO 15848

Merkmal: Brandschutzdesign

Antistatisches Design

Ausblassicherer Schaft

Doppelter Block und elegantes Design

ISO 5211 montiertes IPAD

Ventilbetätigung: Manueller Hebel / Schneckengetriebe / Stellantrieb / pneumatischer Stellantrieb / Motorstellantrieb

MOC (Bill of Material – Stückliste):

Gehäuse und Motorhaube: ASTM A 216 GR. WCB /ASTM A105N (Kohlenstoffstahl)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Edelstahl)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Edelstahl)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex-Edelstahl)

Massive Kugel: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Hinweis: Harseal-Metallsitztyp. Kugeloberflächenbehandlung: ENP, HCR, WC, Schweißen Ni60/Ni55

Vorbau: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metallsitzring: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Hinweis: Harseal-Metallsitz-Oberflächenbehandlung des Sitzrings: ENP, HCR, WC, Schweißen Ni60/Ni55

Sitzdichtung: reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: PEEK / Delrin / Grafoil – Graphitring

Stopfbuchspackung: Reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: Grafoil – Graphitring

Was ist ein Kugelhahn mit reduziertem Durchgang?

Ein Kugelhahn mit reduziertem Durchgang ist ein Kugelhahntyp, bei dem der Innenbohrungsdurchmesser des Ventils kleiner als der Rohrdurchmesser ist, während die Flanschabmessungen des Ventils immer noch mit dem Rohrdurchmesser übereinstimmen. Die Arbeitsvoraussetzung besteht darin, dass Turbulenzen und die Flüssigkeitsströmungsrate keine großen Probleme darstellen und dass keine Partikelansammlungen zu erwarten sind, um eine Ventilblockierung zu vermeiden.

Bei einem kleineren Innendurchmesser sind auch das Ventilgehäuse und die Kugelgröße kleiner, so dass der Kugelhahn mit reduzierter Bohrung ein kleineres Volumen einnimmt und somit bei der Installation weniger Platz beansprucht. Darüber hinaus verursacht das Material für ein kleineres Gehäuse und eine kleinere Kugel geringere Materialkosten, was sich auf die Endproduktkosten auswirkt und die Gesamtkosten des Rohrleitungssystems senkt.
