LYV®, ein professioneller Hersteller von Industrieventilen, hat seine vorgestellt

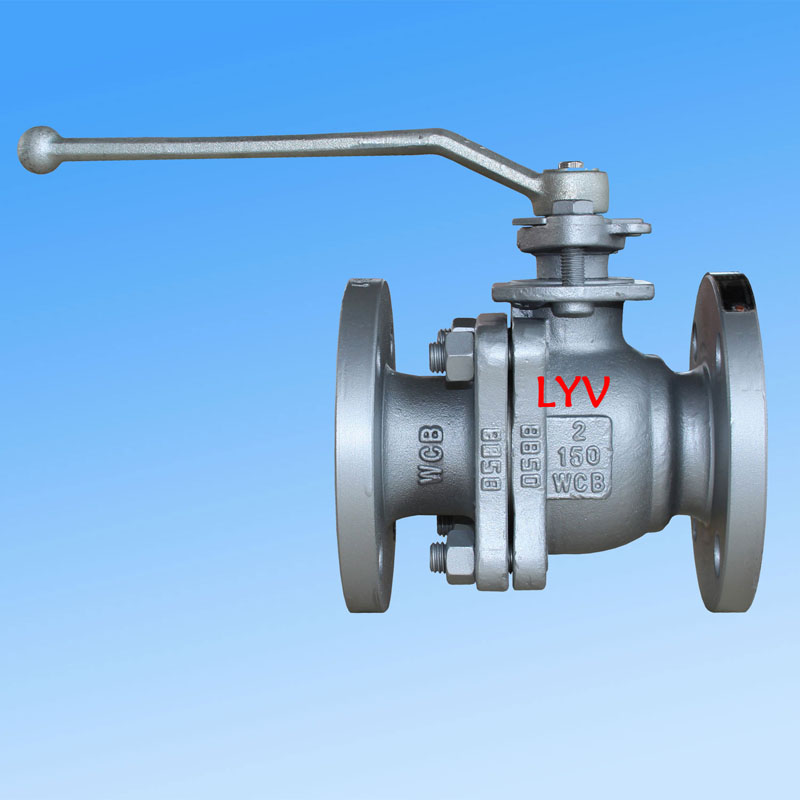

2-teiliger schwimmender Kugelhahn, einer der am häufigsten verwendeten Ventiltypen in industriellen Rohrleitungssystemen. Das Unternehmen exportiert Ventile in Märkte wie Nordamerika, Südostasien, Russland und den Nahen Osten. Mit CNC-Bearbeitungsgeräten und qualifizierten Arbeitskräften verfügt LYV® über eine jährliche Produktionskapazität von über 50.000 Ventilen und unterstützt sowohl Standard- als auch kundenspezifische Anforderungen.
Design und Konstruktion
Der zweiteilige schwimmende Kugelhahn verfügt über eine Split-Body-Konstruktion mit schwimmender Kugelkonstruktion. Es ist in Übereinstimmung mit konstruiertISO 17292, API 608 und API 6DStandards. Das Ventil ist in Konfigurationen mit vollem Durchgang (FB) oder reduziertem Durchgang (RB) mit Gehäusekonstruktion mit Endeingang erhältlich. Zu den Motorhaubenoptionen gehören verschraubte oder verlängerte Motorhauben, und die Sitztypen werden in Weichsitz- oder Hartdichtungsvarianten aus Metall angeboten. Die Flussrichtung kann unidirektional oder bidirektional sein und bietet so Flexibilität für unterschiedliche Prozessanforderungen.
Größe und Druckbereich
| Druckklasse |
Größenbereich (NPS) |
Größenbereich (DN) |
| ANSI-Klasse 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI-Klasse 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI-Klasse 600LB |
1/2" – 4" |
DN15 – DN100 |
Notiz:Für PN-Nennwerte deckt das Ventil PN0,6, PN1,6, PN2,0, PN2,5 bis DN250 ab; PN4.0 und PN5.0 bis DN200; PN6,3 und PN10,0 bis DN100.
Design- und Teststandards
| Standardkategorie |
Referenzstandard |
|
Designstandard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspektion und Prüfung
|
API 598 / API 6D |
|
Feuersichere Prüfung
|
API 607 / API 6FA |
|
Flansch-zu-Flansch-Länge
|
ANSI B16.10 – Kurzes Muster / Langes Muster |
|
Verbindungen beenden
|
Flansch (ANSI B16.5), Stumpfschweißung, Muffenschweißung |
Hauptmerkmale
-
Feuersicheres Design– entspricht API 607 / API 6FA
-
Antistatisches Design– Leitet statische Aufladung ab und sorgt so für einen sicheren Betrieb
-
Ausblassicherer Schaft– verhindert das Herauswerfen des Schafts unter Druck
-
Servicemedium– Erdgas, Öl, Wasser, Sauerstoff und andere Industrieflüssigkeiten
-
Saurer Service– konform mit ISO 15156 / NACE MR0175
-
Ventilbetrieb– Handhebel, Schneckengetriebe, pneumatischer Antrieb, elektrischer Antrieb
Konstruktionsmaterialien (BOM)
Karosserie & Motorhaube
| Materialqualität |
Beschreibung |
| ASTM A216 GR. WCB / A105N |
Kohlenstoffstahl |
| ASTM A352 LCB / LCC / A350 LF2 |
Kohlenstoffstahl mit niedriger Temperatur |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Edelstahl) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Edelstahl) |
| ASTM A351 Gr. CF8C |
Edelstahl |
| ASTM A890 4A / 5A / 6A |
Duplex-Edelstahl |
Solider Ball
| Materialqualität |
Beschreibung |
| A105N + ENP / A105N + TCC |
Kohlenstoffstahl mit chemischer Vernickelung/Wolframkarbid-Beschichtung |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Edelstahl |
| ASTM A182 F51 / F53 / F55 |
Duplex-/Super-Duplex-Edelstahl |
Hinweis für hart abgedichteten Metallsitz:Zu den Kugeloberflächenbehandlungen gehören ENP, HCR, WC und das Schweißen von Ni60/Ni55.
Stängel
| Materialqualität |
Beschreibung |
| ASTM A182 F6a |
Martensitischer Edelstahl |
| ASTM A182 F304 / F316 / F304L / F316L |
Edelstahl |
| 17-4 PH |
Ausscheidungshärtender Edelstahl |
| ASTM A182 F51 / F53 / F55 |
Duplex-/Super-Duplex-Edelstahl |
Sitze, Gehäusedichtungen und Stopfbuchspackungen
| Material |
Anwendung |
| PTFE-Neuware |
Sitz-/Körperdichtung/Stopfbuchspackung |
| 25 % glasfaserverstärktes PTFE (GFT) |
Sitz-/Körperdichtung/Stopfbuchspackung |
| Kohlenstoffgefülltes PTFE (CFT) |
Sitz-/Körperdichtung/Stopfbuchspackung |
| PEEK / Delrin |
Sitz-/Körperdichtung |
| Grafoil (Graphitring) |
Sitz-/Körperdichtung/Stopfbuchspackung |
Anwendung und Service
Der zweiteilige schwimmende Kugelhahn eignet sich für eine Vielzahl industrieller Anwendungen, darunter Öl und Gas, Petrochemie, Energieerzeugung, Wasseraufbereitung und Rohrleitungssysteme. Es ist mit Flansch-, Stumpfschweiß- oder Muffenschweiß-Endanschlüssen erhältlich und kann manuell oder mit automatischen Antrieben betrieben werden. LYV® bietet umfassenden After-Sales-Support und pünktliche Lieferung, unterstützt durch seine erfahrenen Engineering- und Produktionsteams.
Notiz:Für kundenspezifische Materialkombinationen, Druckstufen oder Antriebskonfigurationen wenden Sie sich bitte mit Ihren Projektspezifikationen direkt an LYV®.
