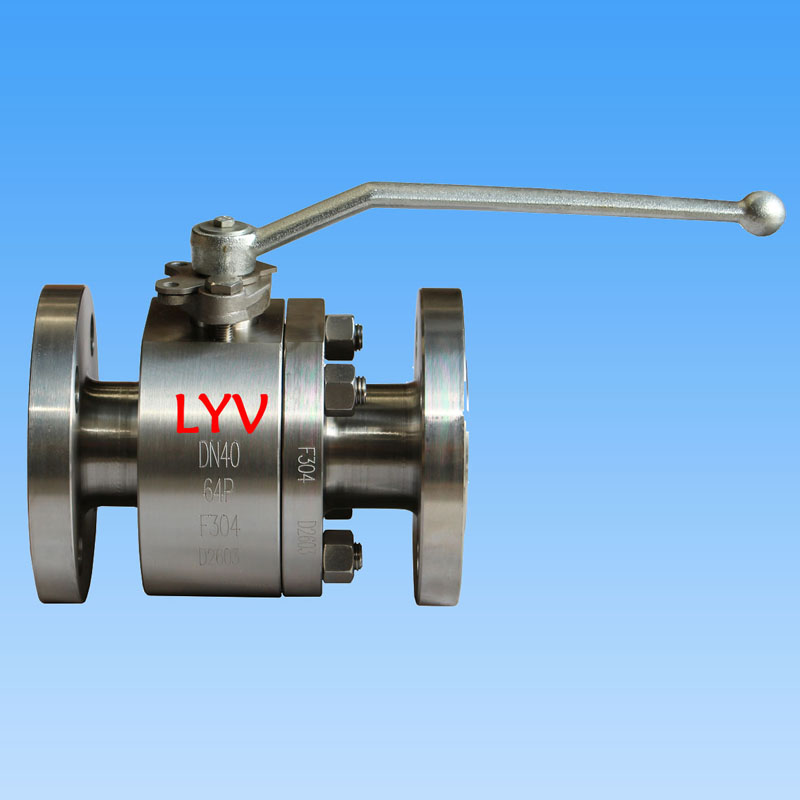

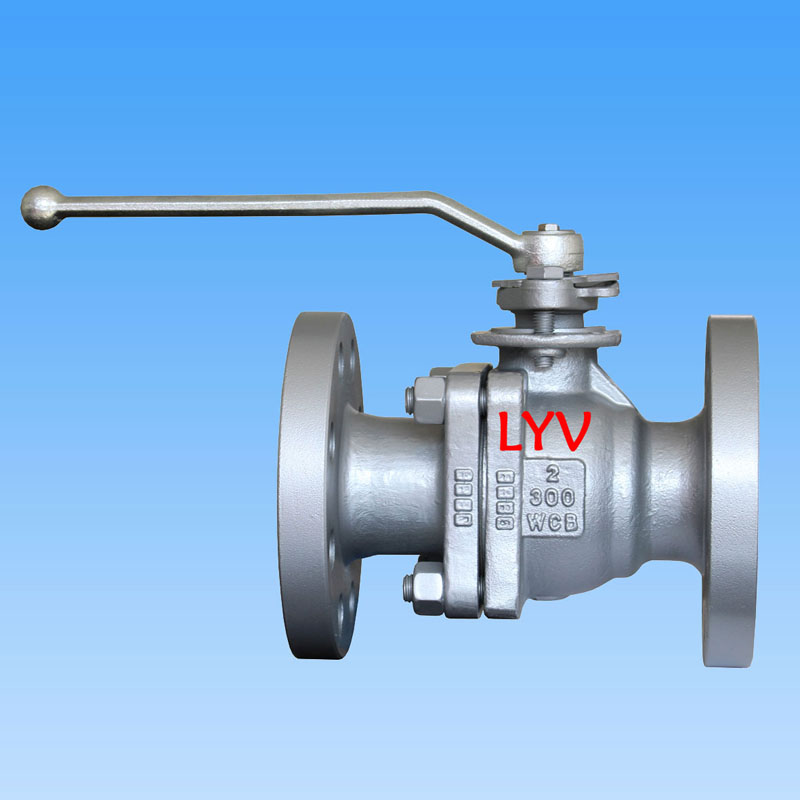

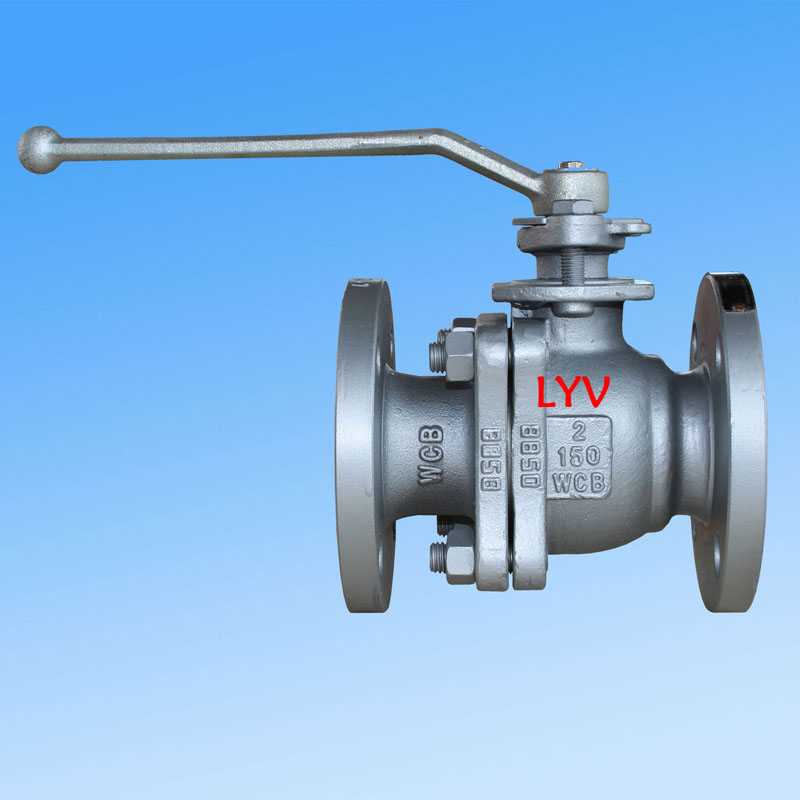

2-teiliger schwimmender Kugelhahn

LYV® ist ein professioneller Hersteller von Industrieventilen, der verschiedene Ventile nach Amerika, Kanada, Südostasien, Russland und in den Nahen Osten usw. exportiert. Mit der CNC-Ausrüstung und den Facharbeitern können wir über 50.000 Stück Ventile pro Jahr produzieren Lieferant, dem Sie vertrauen können.

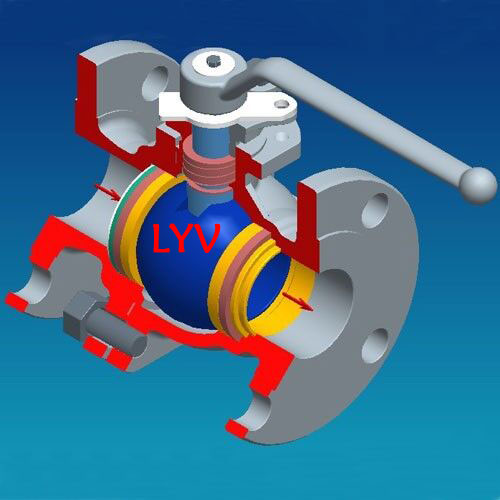

Der zweiteilige schwimmende Kugelhahn ist gemäß ISO 17292, API 608 und API 6D als schwimmender Kugelhahn mit geteiltem Gehäuse konzipiert.

Design und Prüfung Internationaler Standard für zweiteilige Kugelhähne

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Inspektions- und Teststandard: API 598/API 6D

Feuersicherheitsprüfstandard: API 607/API 6FA

Flansch-zu-Flansch-Länge: ANSI B 16.10 – kurzes Muster/langes Muster

Endverbindung: Flanschende nach ANSI B 16.5, Stumpfschweißenden, Standardschweißenden.

Herstellergröße und Druckbereich:

NPS 1/2″ bis 10″ (für ANSI-Klasse 150LB)

NPS 1/2″ bis 8″ (für ANSI-Klasse 300LB)

NPS 1/2″ bis 4″ (für ANSI-Klasse 600LB)

oder

DN15 bis DN250 (für PN0,6 MPa, 1,6 MPa, PN2,0 MPa, PN2,5 MPa)

DN15 bis DN200 (für PN4,0 MPa, PN5,0 MPa)

DN15 bis DN100 (für PN6,3 MPa, PN10,0 MPa)

Rohrbohrung: Volle Bohrung (FB)/Reduzierte Bohrung (RB)

Baukörper: Endeinstieg

Motorhauben-/Abdeckungstyp: Verschraubte Motorhaube/verlängerte Motorhaube

Sitztyp: Weicher Typ/Hardseal-Metalltyp

Strömungsrichtung: Unidirektional/Bidirektional

Servicemedium: Erdgas, Öl, Wasser, Oxygongas usw

Service: SOUR, ISO 15156/ NACE MR0175

Merkmal: Brandschutzdesign

Antistatisches Design

Ausblassicherer Schaft

Ventilbetätigung: Manueller Hebel / Schneckengetriebe / Stellantrieb / pneumatischer Stellantrieb / elektrischer Stellantrieb

MOC (Bill of Material – Stückliste):

Gehäuse und Motorhaube: ASTM A 216 GR. WCB /ASTM A105N (Kohlenstoffstahl)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Edelstahl)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Edelstahl)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex-Edelstahl)

Massive Kugel: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Hinweis: Harseal-Metallsitztyp. Kugeloberflächenbehandlung: ENP, HCR, WC, Schweißen Ni60/Ni55

Vorbau: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kugelsitz und Gehäusedichtung: reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: PEEK / Delrin / Grafoil – Graphitring

Stopfbuchspackung: Reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: Grafoil – Graphitring
