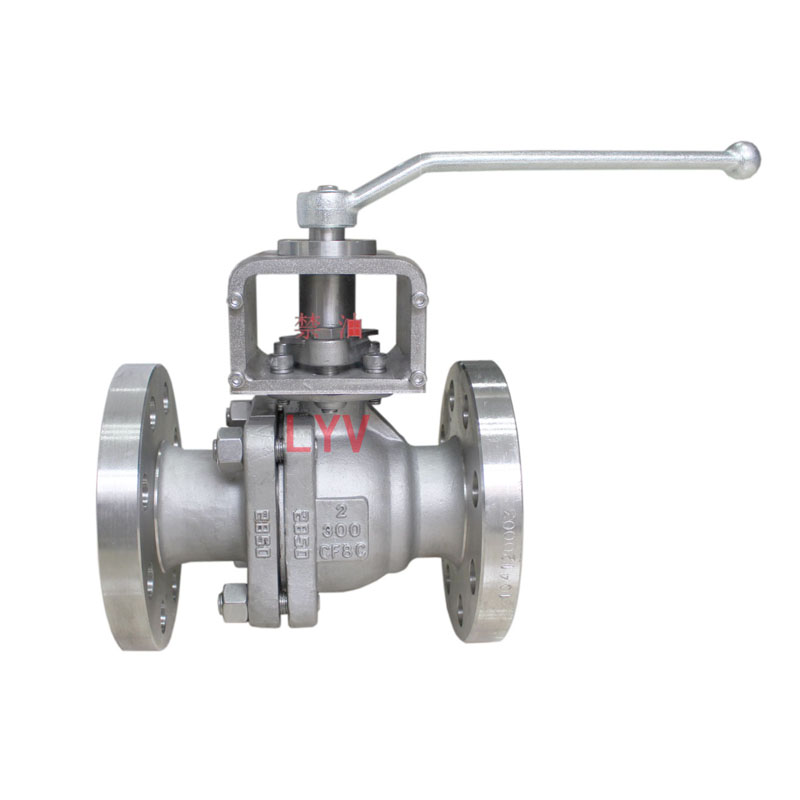

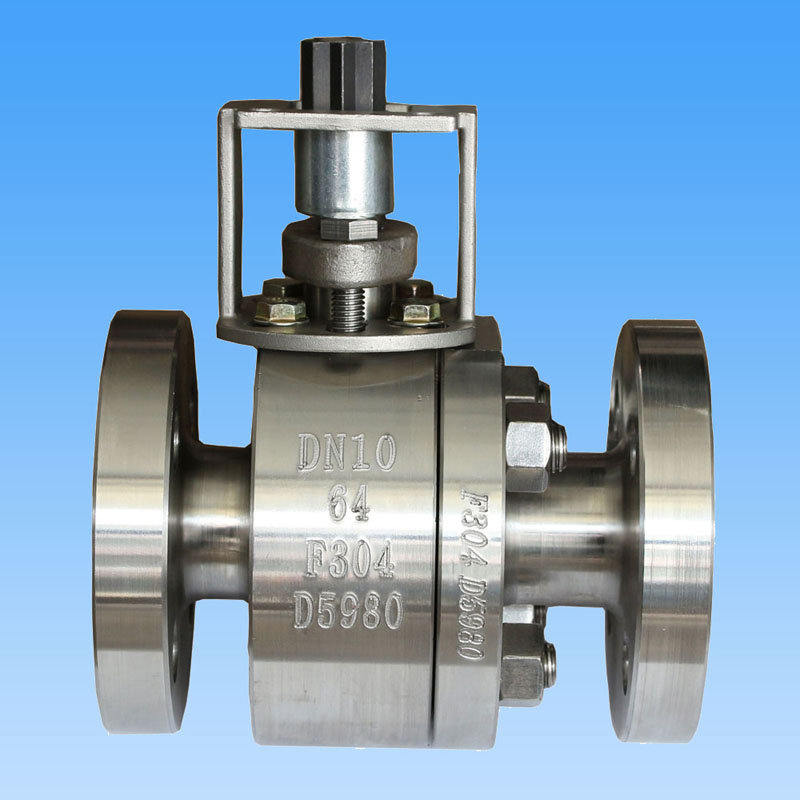

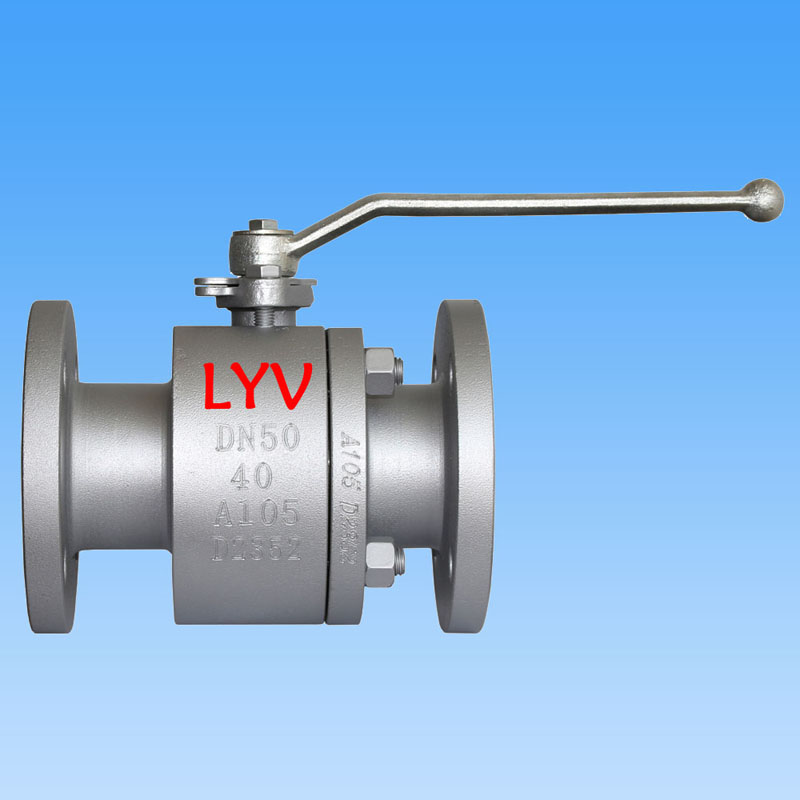

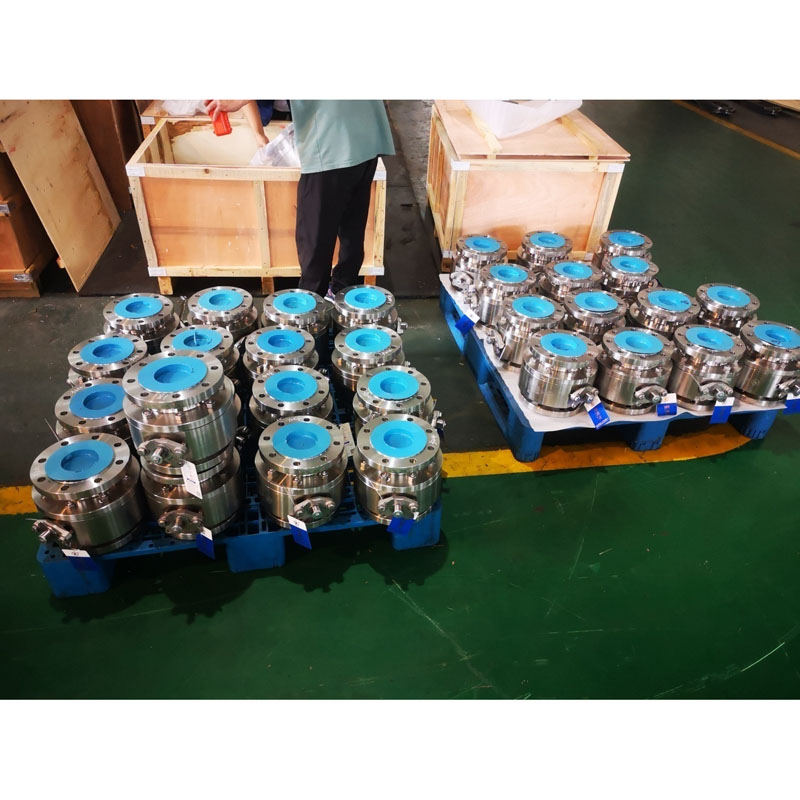

Schwimmender Kugelhahn mit vollem Durchgang

LYV® Der schwimmende Kugelhahn mit vollem Durchgang wird zum Absperren oder Verbinden des Mediums in der Rohrleitung verwendet und verfügt über folgende Eigenschaften: Gewährleistung der Ventildichtung, niedriger Reibungskoeffizient, kleines Betriebsdrehmoment, verschiedene Sitzmaterialien, großer Anpassungsbereich, offen /schließen mit dem richtigen Schalter. Gleichzeitig kann der schwimmende Kugelhahn nach einem Brand Metallkontakt mit dem Ventilkörper bilden, um die Schaftabdichtung sicherzustellen.

Internationaler Design- und Teststandard:

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Inspektions- und Teststandard: API 598/API 6D

Feuersicherheitsprüfstandard: API 607/API 6FA

Flansch-zu-Flansch-Länge: ANSI B 16.10 – kurzes Muster/langes Muster

Endverbindung: Flanschende nach ANSI B 16.5, Stumpfschweißenden, Standardschweißenden.

Herstellergröße und Druckbereich:

NPS 1/2″ bis 10″ (für ANSI-Klasse 150LB)

NPS 1/2â bis 8* (für ANSI-Klasse 300LB)

NPS 1/2″ bis 4″ (für ANSI-Klasse 600LB)

oder

DN15 bis DN250 (für PN0,6 MPa, 1,6 MPa, PN2,0 MPa, PN2,5 MPa)

DN15 bis DN200 (für PN4,0 MPa, PN5,0 MPa)

DN15 bis DN100 (für PN6,3 MPa, PN10,0 MPa)

Rohrbohrung: Volle Bohrung (FB)

Konstruktionskörper: Endeingang, 2-teilig/3-teilig

Motorhauben-/Abdeckungstyp: Verschraubte Motorhaube/verlängerte Motorhaube

Sitztyp: Weicher Typ/Hardseal-Metalltyp

Strömungsrichtung: Unidirektional/Bidirektional

Servicemedium: Erdgas, Öl, Wasser, Oxygongas usw

Service: SOUR, ISO 15156/ NACE MR0175

Merkmal: Brandschutzdesign

Antistatisches Design

Ausblassicherer Schaft

ISO 5211 montiertes IPAD

Ventilbetätigung: Manueller Hebel / Schneckengetriebe / Stellantrieb / pneumatischer Stellantrieb / elektrischer Stellantrieb

MOC (Bill of Material – Stückliste):

Gehäuse und Motorhaube: ASTM A 216 GR. WCB /ASTM A105N (Kohlenstoffstahl)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Edelstahl)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Edelstahl)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex-Edelstahl)

Massive Kugel: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Hinweis: Harseal-Metallsitztyp. Kugeloberflächenbehandlung: ENP, HCR, WC, Schweißen Ni60/Ni55

Vorbau: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Kugelsitz und Gehäusedichtung: reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: PEEK / Delrin / Grafoil – Graphitring

Stopfbuchspackung: Reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: Grafoil – Graphitring

Was ist ein schwimmender Kugelhahn?

Der schwimmende Kugelhahn ist eine Art Ventil, dessen Kugel im Ventilkörper schwimmt. Es wandert zur Abströmseite und wird durch den Mediumsdruck fest gegen den Sitz gedrückt, um eine zuverlässige Abdichtung zu gewährleisten. Es handelt sich um eine recht einfache Konstruktion mit guter Dichtungsleistung, bei der das Sitzmaterial die Arbeitslast tragen muss, da die Dichtungsspannung hauptsächlich auf die Sitzringe ausgeübt wird. Normalerweise werden schwimmende Kugelhähne im Rohrleitungssystem mit niedrigem und mittlerem Druck betrieben.

Was ist ein Kugelhahn mit vollem Durchgang?

Der Kugelhahn mit vollem Durchgang wird hauptsächlich für Ein-Aus-Bedingungen verwendet. Im Prozessrohrsystem sind die meisten Ventile so konstruiert, dass sie den Durchfluss auf einen bestimmten Bereich begrenzen, indem sie den Durchflussdurchgang oder die Fläche des Verschlusselements kleiner machen als den Innendurchmesser des Rohrs. Einige Arten von Kugelhähnen verfügen über eine übergroße Kugel, um sicherzustellen, dass die internen Strömungskanäle genügend Platz haben, damit die Flüssigkeit ohne offensichtliche Einschränkungen passieren kann. Diese Kugelhähne werden als Kugelhähne mit vollem Durchgang bezeichnet, da das Loch in der Kugel das ist gleiche Größe passend zum Rohrleitungsdurchmesser.
