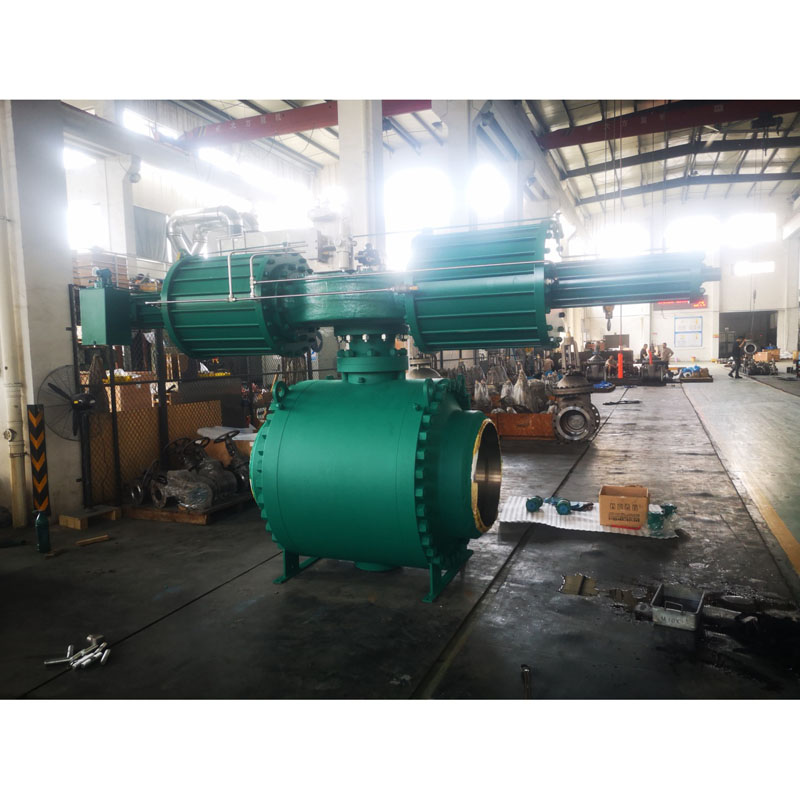

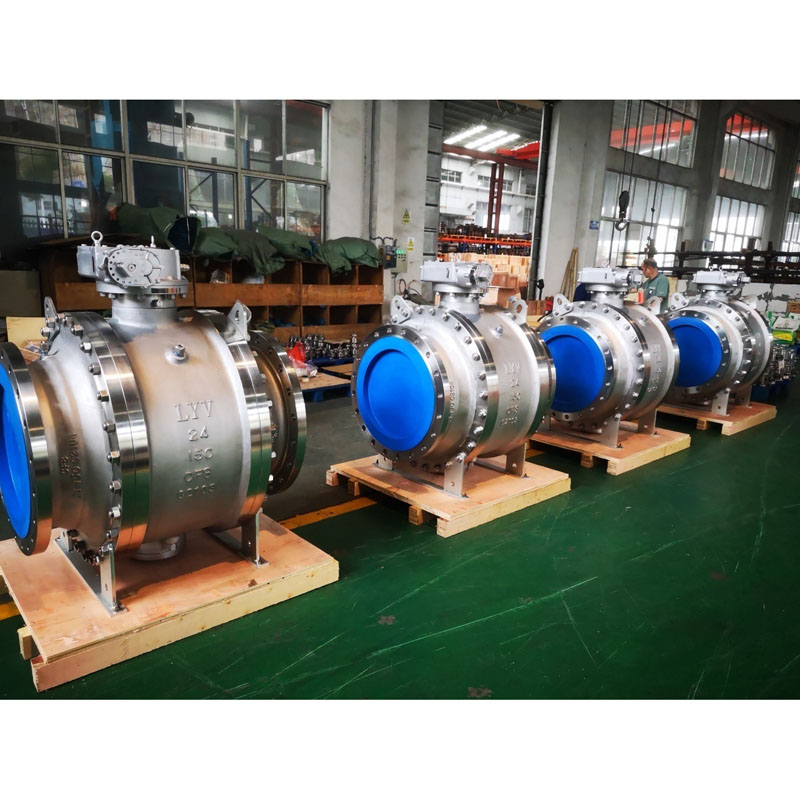

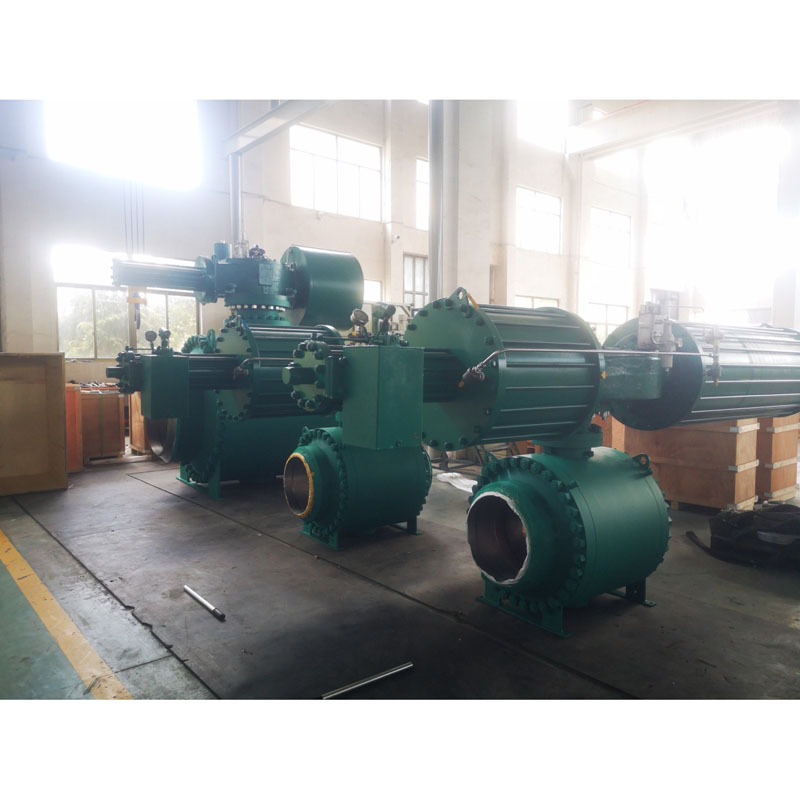

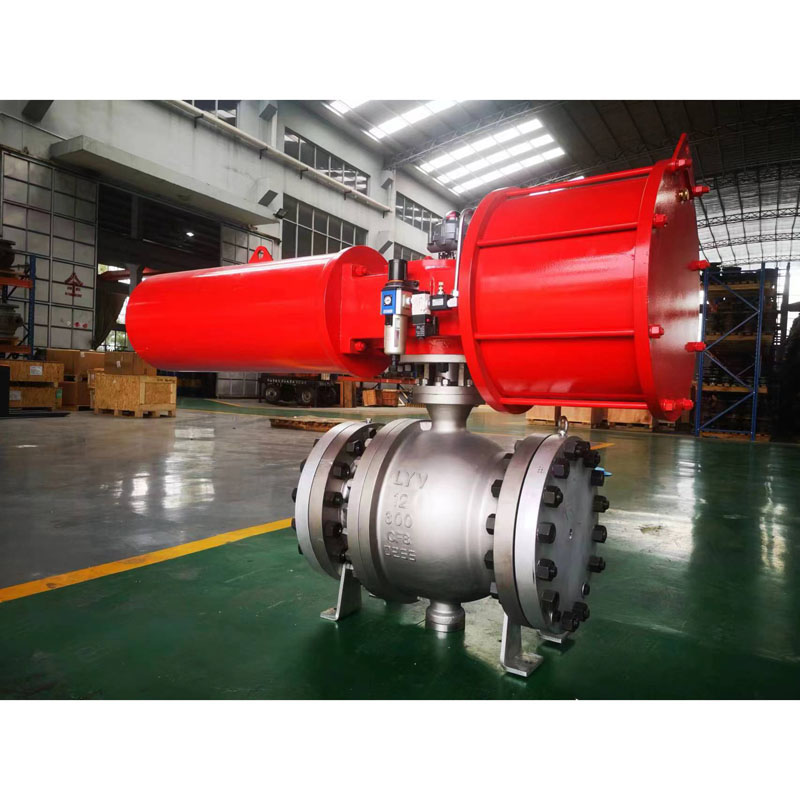

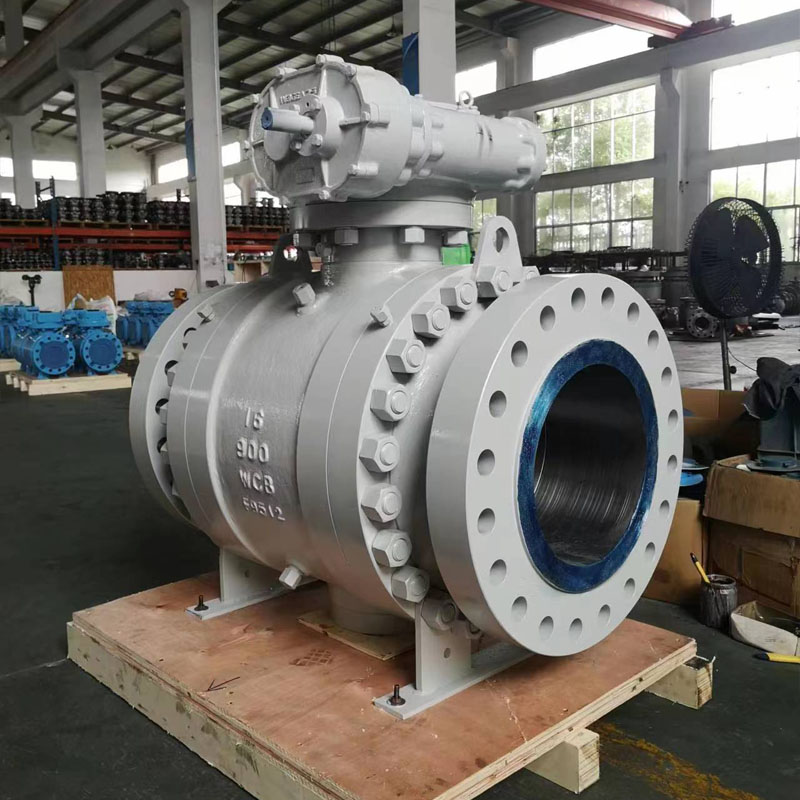

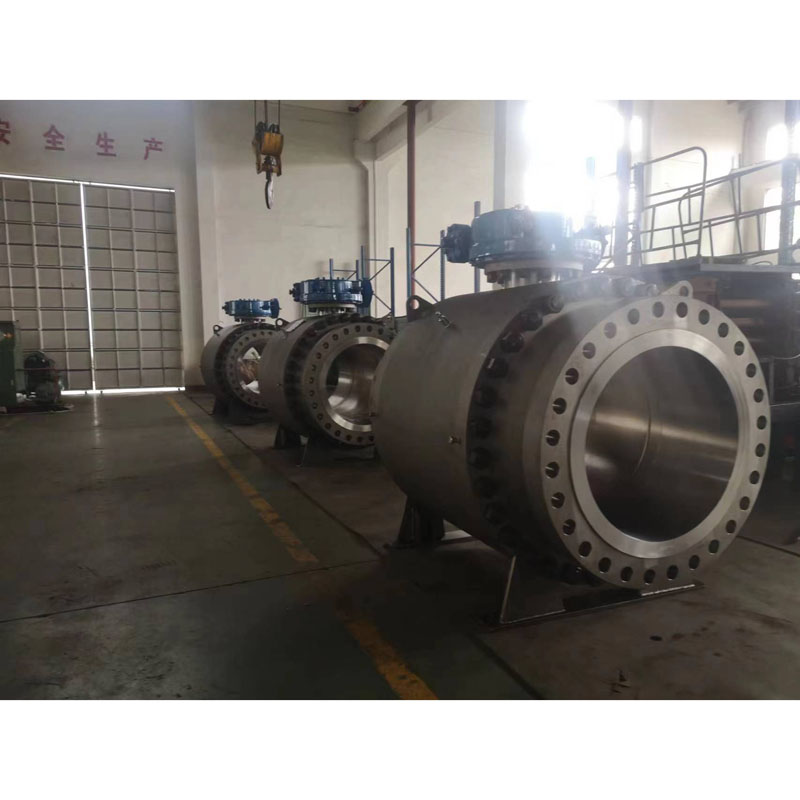

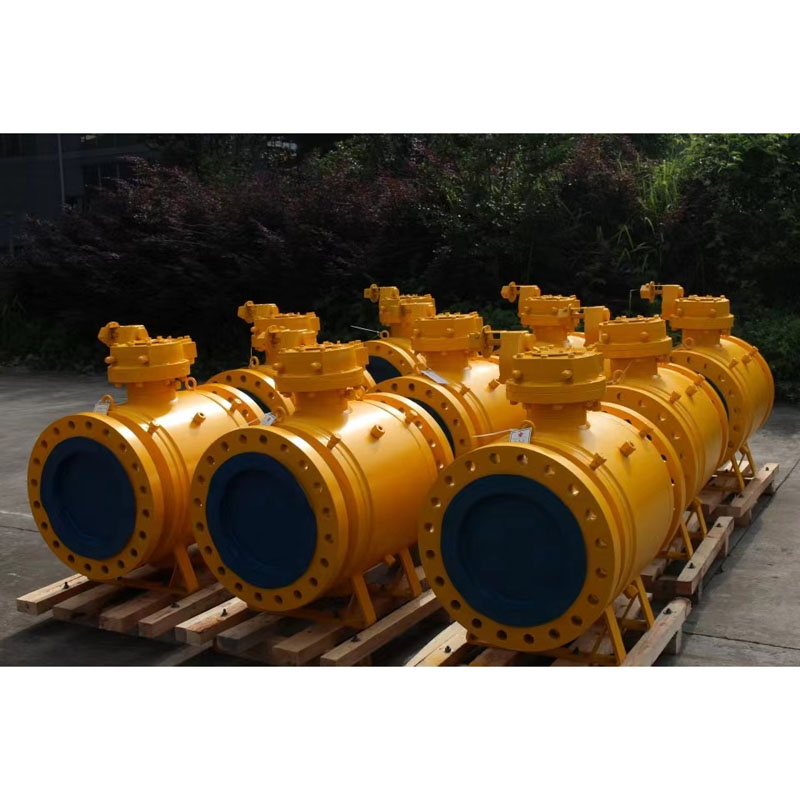

Gusszapfenmontierter Kugelhahn

LYV® ist ein Hersteller und Lieferant von zapfenmontierten Gussventilen in China mit API 6D-, ISO 9001- und CE-Zulassung. Bei den zapfenmontierten Gusskugelhähnen handelt es sich um zapfenmontierte Kugelhähne, die im Gussformverfahren das Gehäuse und die Haube aus Gussstahlmaterial herstellen. Normalerweise führen wir eine zwei- oder dreimalige Strahlbehandlung auf der Oberfläche des Gussventilkörpers durch, um eine glatte und schöne Oberfläche zu gewährleisten.

Das auf einem Gusszapfen montierte Kugelventil ist mit Doppelblock und Entlüftung oder Doppelkolben ausgestattet und mit einem Dichtmitteleinspritzsystem für Schaft und Sitze in den Gehäusehohlraum ausgestattet, so dass es sowohl am stromaufwärtigen als auch am stromabwärtigen Ende abfließen kann, um ein Auslaufen von Sitz oder Schaft zu verhindern .

Internationaler Design- und Teststandard:

Designstandard: ISO 14313/ASME B 16.34/API 6D

Inspektions- und Teststandard: API 598/API 6D

Feuersicherheitsprüfstandard: API 607/API 6FA

Flansch-zu-Flansch-Länge: ANSI B 16.10 – kurzes Muster/langes Muster

Endverbindung: Flanschende nach ANSI B 16.5, Stumpfschweißenden, Standardschweißenden.

Herstellergröße und Druckbereich:

NPS 2″ bis 48″ (für ANSI-Klasse 150LB)

NPS 2 bis 48 Zoll (für ANSI-Klasse 300LB)

NPS 2 bis 48 Zoll (für ANSI-Klasse 600LB)

NPS 2″ bis 36″ (für ANSI-Klasse 900LB)

NPS 2″ bis 24″ (für ANSI-Klasse 1500LB)

NPS 2″ bis 12″ (für ANSI-Klasse 2500LB)

oder

DN50 bis DN1200 (für PN0,6 MPa, 1,6 MPa, PN2,0 MPa, PN2,5 MPa)

DN50 bis DN1200 (für PN4,0 MPa, PN5,0 MPa)

DN50 bis DN1200 (für PN6,3 MPa, PN10,0 MPa)

DN50 bis DN900 (für PN15,0 MPa)

DN50 bis DN600 (für PN25,0 MPa)

Rohrbohrung: Volle Bohrung (FB)/Reduzierte Bohrung (RB)

Baukörper: Endeinstieg

Motorhauben-/Abdeckungstyp: Verschraubte Motorhaube/verlängerte Motorhaube

Sitztyp: Weicher Typ/Hardseal-Metalltyp

Strömungsrichtung: Unidirektional/Bidirektional

Servicemedium: Erdgas, Öl, Wasser, Oxygongas usw

Service: SOUR, ISO 15156/ NACE MR0175

Flüchtige Emission: ISO 15848

Merkmal: Brandschutzdesign

Antistatisches Design

Ausblassicherer Schaft

Doppelter Block und elegantes Design

ISO 5211 montiertes IPAD

Ventilbetätigung: Manueller Hebel / Schneckengetriebe / Stellantrieb / pneumatischer Stellantrieb / Motorstellantrieb

MOC (Bill of Material – Stückliste):

Gehäuse und Motorhaube: ASTM A 216 GR. WCB (Kohlenstoffstahl)

: ASTM A352 LCB / LCC (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Edelstahl)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Edelstahl)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex-Edelstahl)

Massive Kugel: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Hinweis: Harseal-Metallsitztyp. Kugeloberflächenbehandlung: ENP, HCR, WC, Schweißen Ni60/Ni55

Vorbau: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metallsitzring: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Hinweis: Harseal-Metallsitz-Oberflächenbehandlung des Sitzrings: ENP, HCR, WC, Schweißen Ni60/Ni55

Sitzdichtung: reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: PEEK / Delrin / Grafoil – Graphitring

Stopfbuchspackung: Reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT

: Grafoil – Graphitring

Was ist ein zapfenmontierter Kugelhahn?

Der zapfenmontierte Kugelhahn ist ein Vierteldrehventil, das dabei hilft, das fließende Medium in den Rohrleitungen zu stoppen. Das einzigartige Merkmal des zapfengelagerten Kugelhahns ist seine in der Mitte platzierte Scheibe in runder oder kugelförmiger Form. Dieser dreht sich weiter, um den Fluss zu stoppen oder zu starten.
