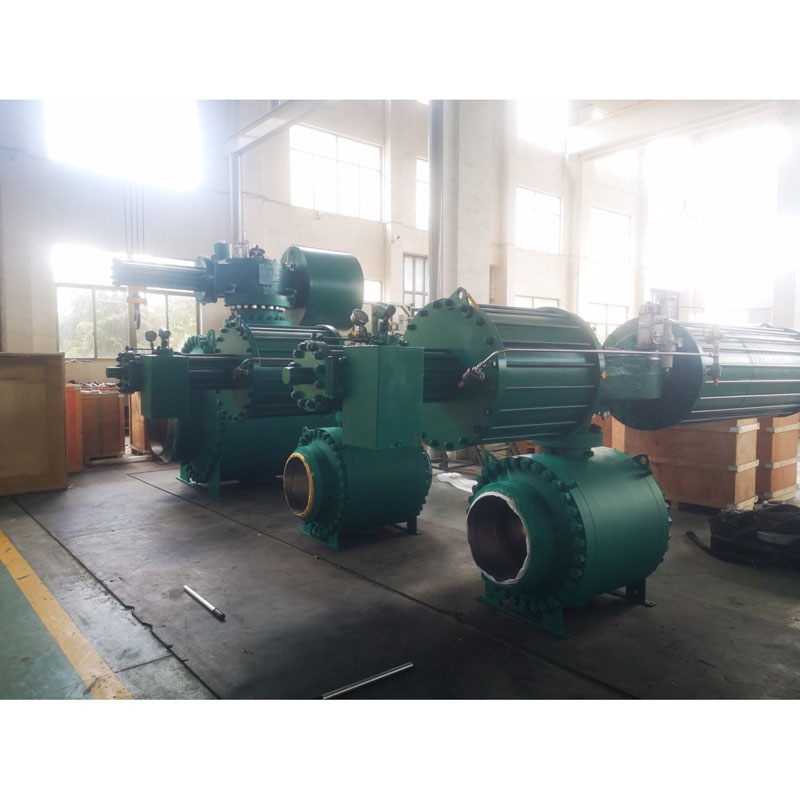

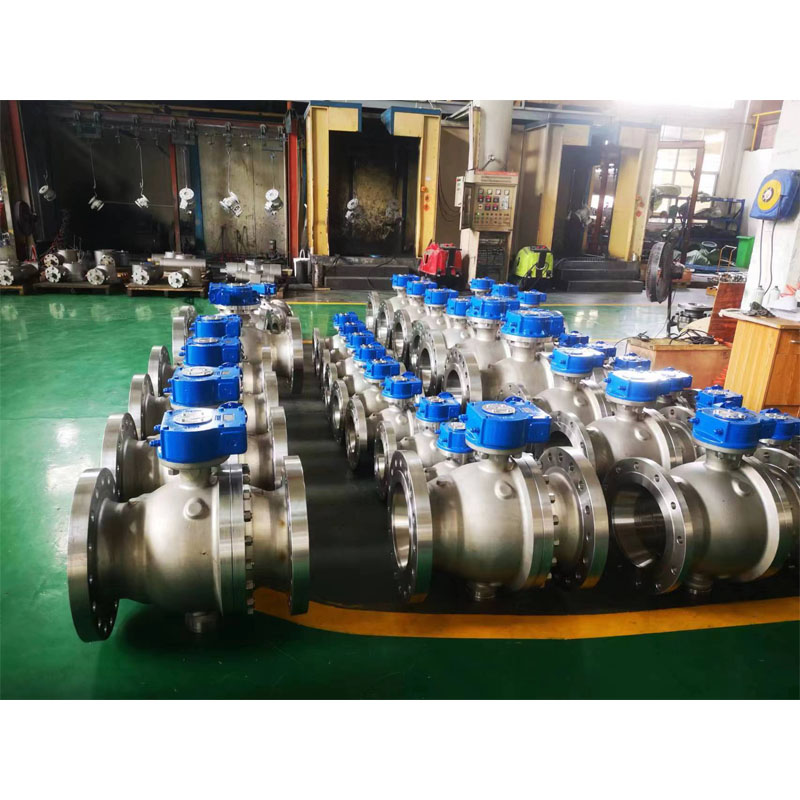

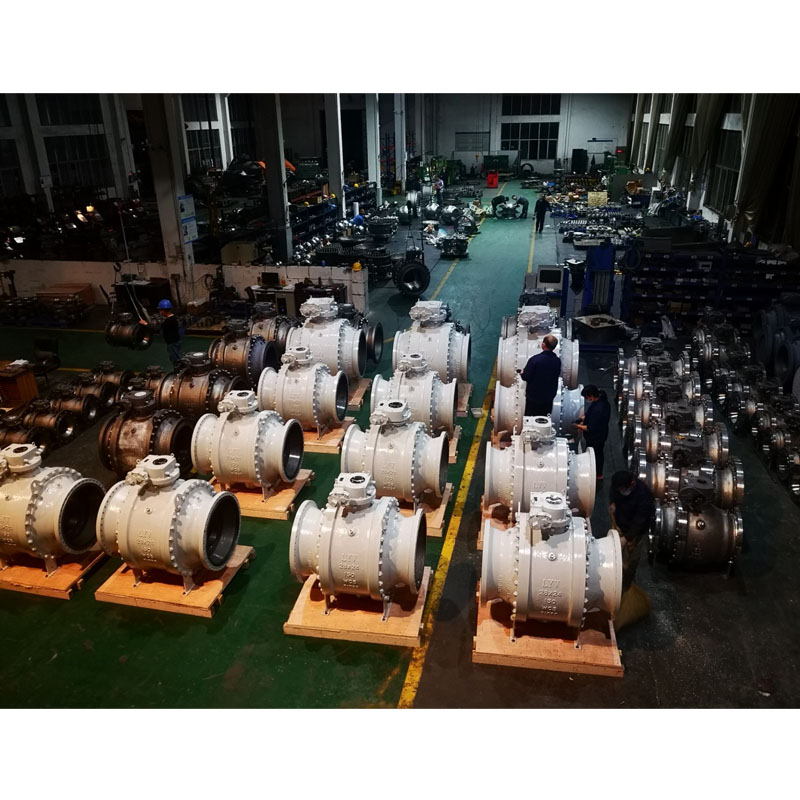

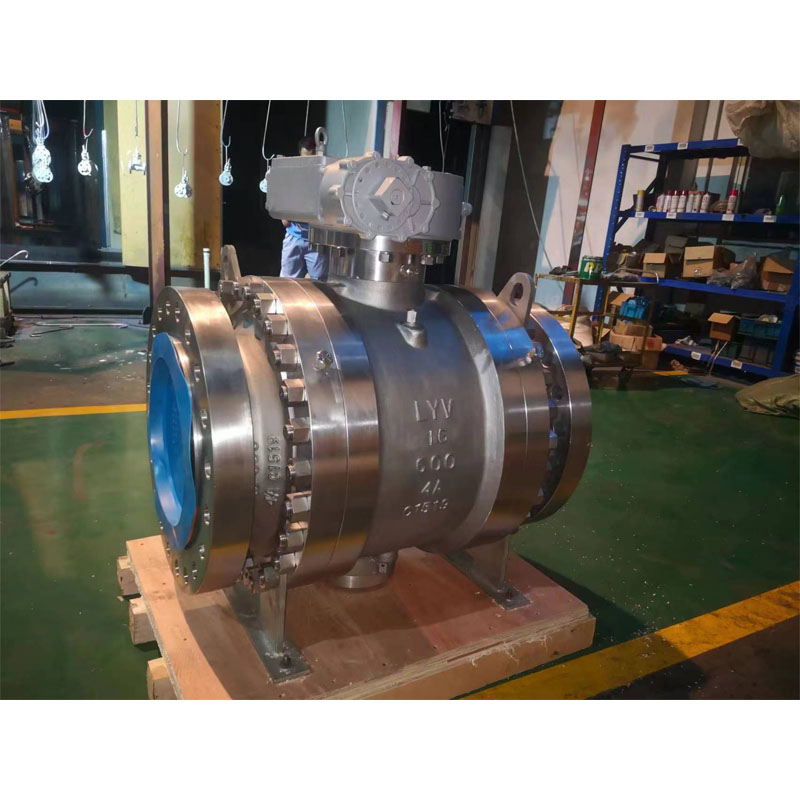

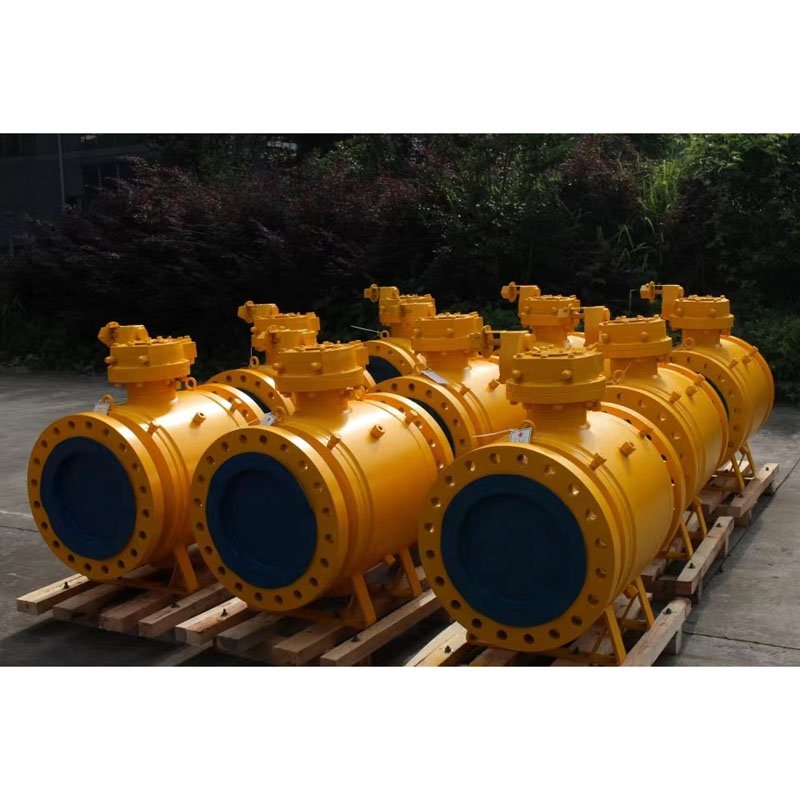

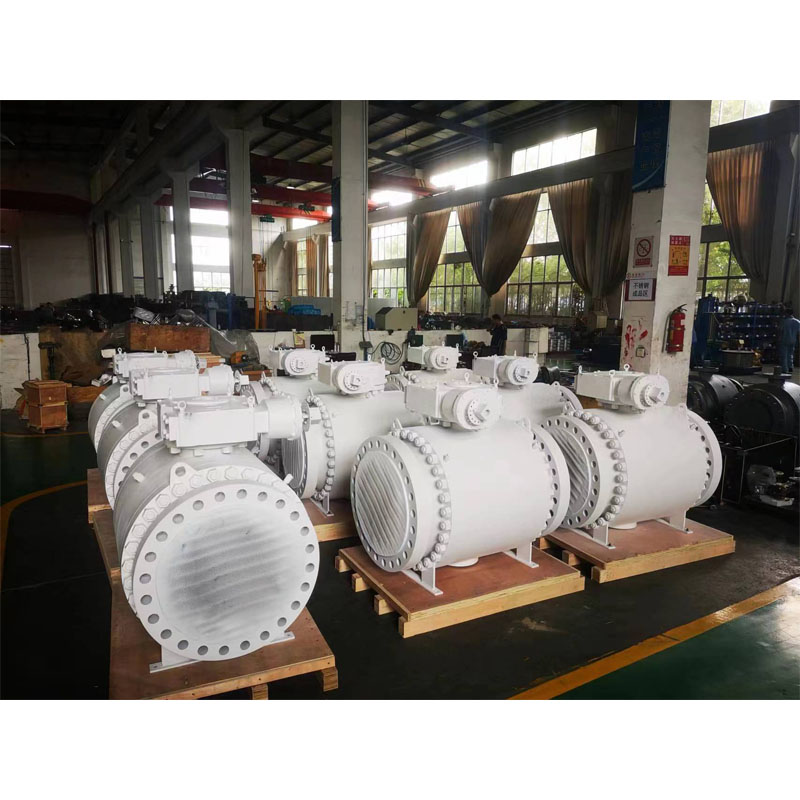

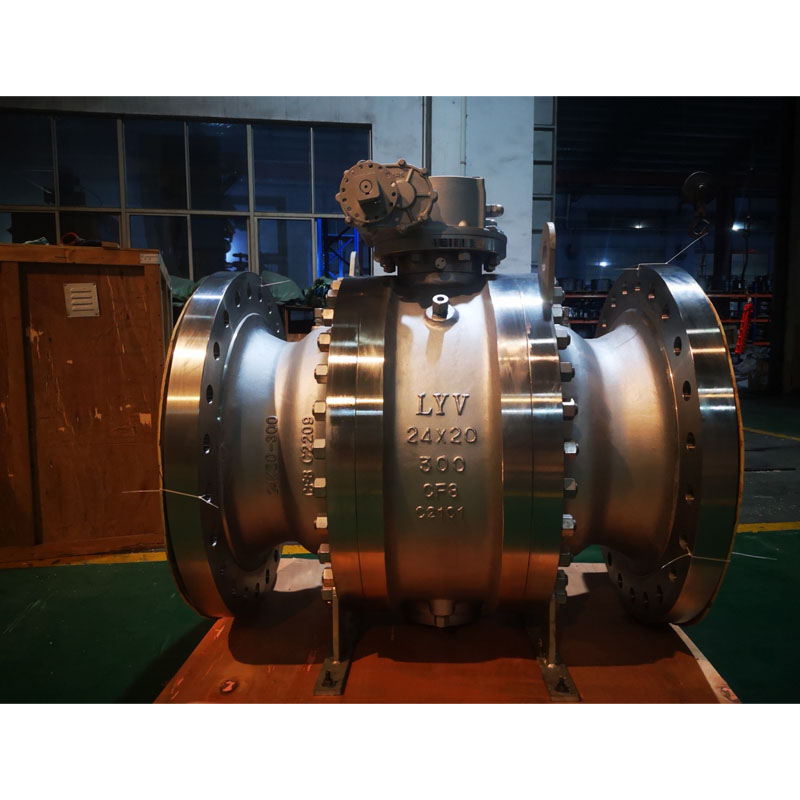

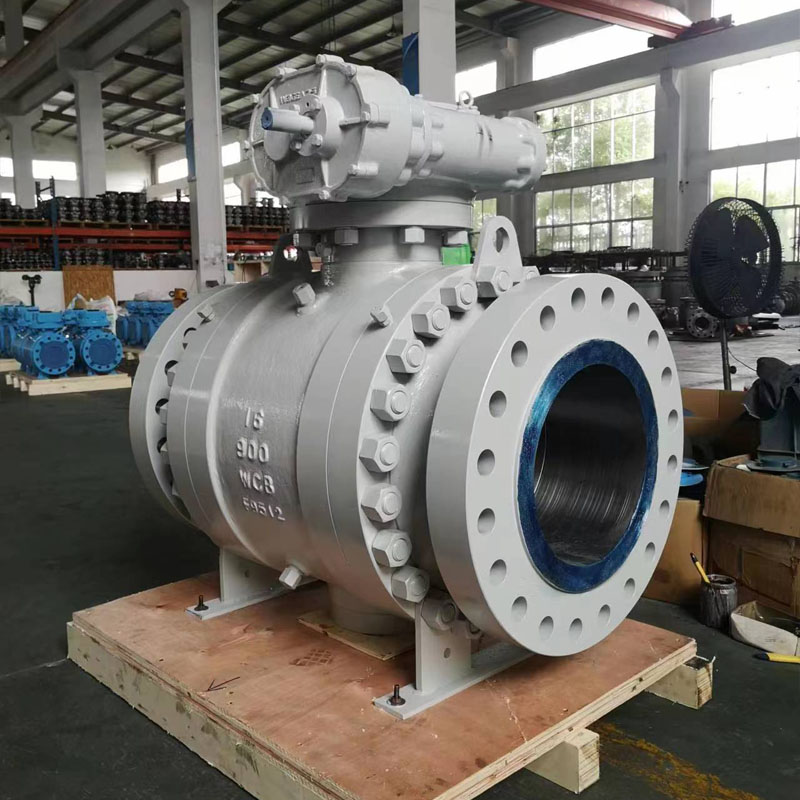

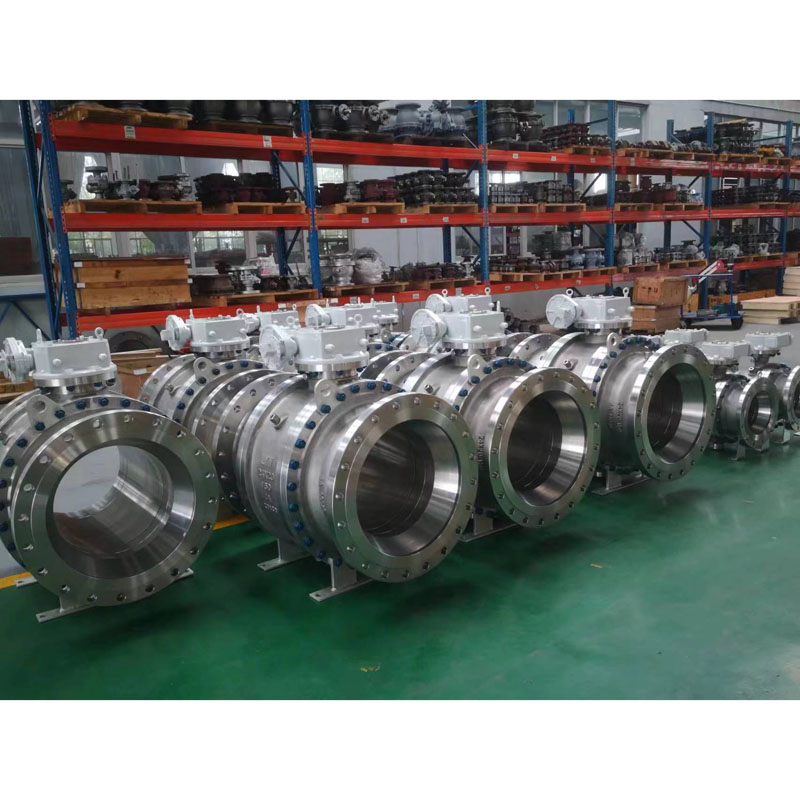

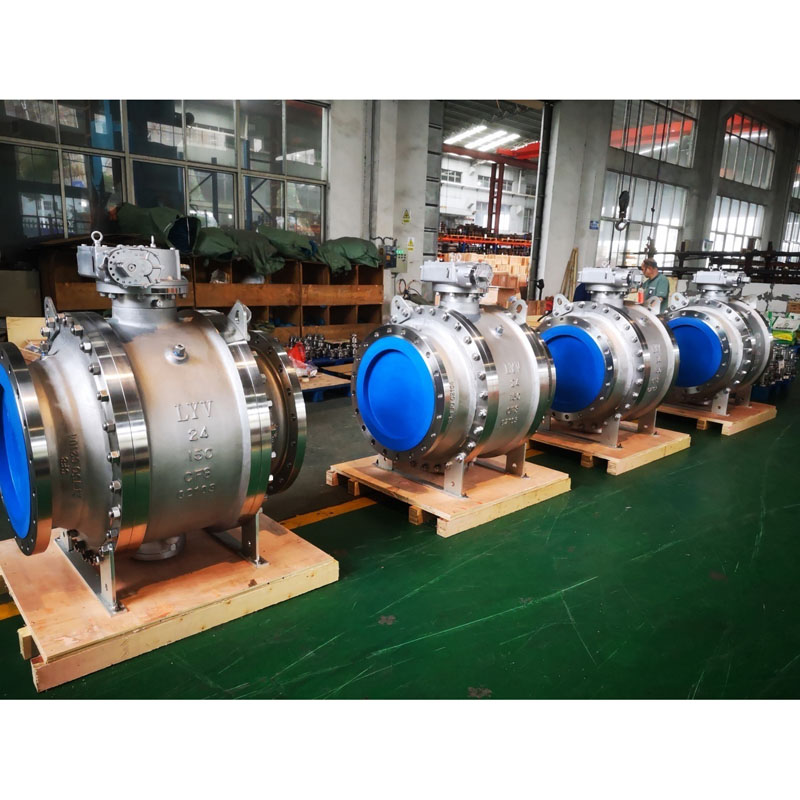

LYV ist ein Hersteller und Lieferant von zapfenmontierten Kugelhähnen mit seitlichem Eingang in China, mit API 6D-, ISO 9001- und CE-Zulassung. Bei den Kugelhähnen mit seitlichem Eingang handelt es sich um Kugelhähne mit 2-teiligem oder 3-teiligem Gehäuse für die Split-Body-Konstruktion.
Design und Prüfung Internationaler Standard für zweiteilige Kugelhähne
Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D
Inspektions- und Teststandard: API 598/API 6D
Feuersicherheitsprüfstandard: API 607/API 6FA
Flansch-zu-Flansch-Länge: ANSI B 16.10 – kurzes Muster/langes Muster
Endverbindung: Flanschende nach ANSI B 16.5, Stumpfschweißenden, Standardschweißenden.
Herstellergröße und Druckbereich:
NPS 1/2 Zoll bis 48 Zoll (für ANSI-Klasse 150LB)
NPS 1/2“ bis 48“ (für ANSI-Klasse 300LB)
NPS 1/2 bis 48 Zoll (für ANSI-Klasse 600LB)
NPS 1/2“ bis 36“ (für ANSI-Klasse 900LB)
NPS 1/2 bis 24 Zoll (für ANSI-Klasse 1500LB)
NPS 1/2 bis 12 Zoll (für ANSI-Klasse 2500LB)
oder
DN15 bis DN1200 (für PN0,6 MPa, 1,6 MPa, PN2,0 MPa, PN2,5 MPa)
DN15 bis DN1200 (für PN4,0 MPa, PN5,0 MPa)
DN15 bis DN1200 (für PN6,3 MPa, PN10,0 MPa)
DN15 bis DN900 (für PN15,0 MPa)
DN15 bis DN600 (für PN25,0 MPa)
Rohrbohrung: Volle Bohrung (FB)/Reduzierte Bohrung (RB)
Baukörper: Seitlicher Einstieg
Motorhauben-/Abdeckungstyp: Verschraubte Motorhaube/verlängerte Motorhaube
Sitztyp: Weicher Typ/Hardseal-Metalltyp
Strömungsrichtung: Unidirektional/Bidirektional
Servicemedium: Erdgas, Öl, Wasser, Oxygongas usw
Service: SOUR, ISO 15156/ NACE MR0175
Merkmal: Brandschutzdesign
Antistatisches Design
Ausblassicherer Schaft
Ventilbetätigung: Manueller Hebel / Schneckengetriebe / Stellantrieb / pneumatischer Stellantrieb / elektrischer Stellantrieb
MOC (Bill of Material – BOM):
Gehäuse und Motorhaube: ASTM A 216 GR. WCB /ASTM A105N (Kohlenstoffstahl)
: ASTM A352 LCB / LCC /ASTM A350 LF2 (Niedrigtemperatur-Kohlenstoffstahl)
: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Edelstahl)
:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Edelstahl)
: ASTM A351 Gr. CF8C
: ASTM A890 4A / 5A/ 6A (Duplex-Edelstahl)
Massive Kugel: ASTM A105N+ENP/A105N+TCC
: ASTM A 182 F304 / F316 (SS 304 / SS 316)
: ASTM A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: ASTM A182 F51/F53/F55
Hinweis: Harseal-Metallsitztyp. Kugeloberflächenbehandlung: ENP, HCR, WC, Schweißen Ni60/Ni55
Vorbau: ASTM A182 F6a
:ASTM A182 F304 / F316 / F304L / F316L
:17/4 PH
: ASTM A182 F51/ F53/ F55
Kugelsitz und Gehäusedichtung: reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT
: PEEK / Delrin / Grafoil – Graphitring
Stopfbuchspackung: Reines PTFE / 25 % glasfaserverstärktes PTFE – GFT / kohlenstoffgefülltes PTFE – CFT
: Grafoil – Graphitring
Was ist ein zapfenmontierter Kugelhahn?
Der zapfenmontierte Kugelhahn ist ein Vierteldrehventil, das dabei hilft, das fließende Medium in den Rohrleitungen zu stoppen. Das einzigartige Merkmal des zapfengelagerten Kugelhahns ist seine in der Mitte platzierte Scheibe in runder oder kugelförmiger Form. Dieser dreht sich weiter, um den Fluss zu stoppen oder zu starten.
