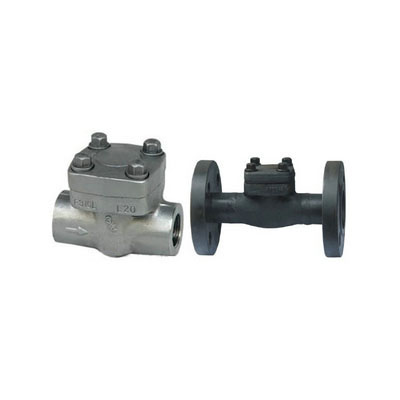

Rückschlagventil aus geschmiedetem Stahl

LYV® ist ein professioneller Hersteller und Lieferant von Rückschlagventilen aus geschmiedetem Stahl in China. Wenn Sie auf der Suche nach dem besten Rückschlagventil aus Schmiedestahl zu einem niedrigen Preis sind, wenden Sie sich jetzt an uns!

LYV® Einführung in Rückschlagventile aus geschmiedetem Stahl

LYV® Design- und Herstellungsstandard für geschmiedete Rückschlagventile: API602; Test- und Inspektionsstandard: API 598; Sockelgröße: ASME B16.11

Konstruktionsstruktur und Eigenschaften des Rückschlagventils aus geschmiedetem Stahl

Rückschlagventile aus geschmiedetem Stahl entsprechen API 602, SSS-SP-118 (Standard verfügbar) und ANSI B16.34, B35352. Inspektion und Prüfung gemäß API598, Kennzeichnung gemäß MSS-Sp-25.

Übernehmen Sie die folgende Struktur

Voller oder reduzierter Durchmesser

Die Baulänge beträgt ANSI B16.10

Flanschgröße gemäß ANSI B16.5

Druckselbstspannende Motorhaube

Masthalterungstyp (OS&Y)

Selbstzentrierender Plattentyp

Den Sitz als Ganzes abdichten

Integrierter Ventilkörperflansch

Schweißenden entsprechen ASME B16.25

RTJ Gehäusedeckel-Anschlussform

Verschraubte Ventildeckel mit gewickelter Dichtung, vollständig verlötete Ventildeckel mit Gewinde und selbstdichtende Ventildeckel mit Innendruckgewinde

Das geschmiedete LYV-Rückschlagventil bezieht sich auf den Fluss des Mediums selbst und das automatische Öffnen und Schließen der Ventilscheibe, das zur Verhinderung eines Medienrückflusses verwendet wird. Es wird auch als Rückschlagventil, Rückschlagventil, Gegenstromventil und Gegendruckventil bezeichnet. Das Rückschlagventil gehört zu einem automatischen Ventil. Seine Hauptfunktion besteht darin, den Rückfluss des Mediums zu verhindern, die Umkehrung der Pumpe und des Antriebsmotors zu verhindern und das Ablassen des Behältermediums zu verhindern. Rückschlagventile können auch zur Versorgung von Rohren verwendet werden, bei denen der Druck über den Systemdruck hinaus ansteigen kann. Rückschlagventile können hauptsächlich in Schwenkrückschlagventile (drehend entsprechend dem Schwerpunkt) und Hubrückschlagventile (entlang der Achse bewegend) unterteilt werden.

LYV® Anwendung: Rückschlagventil aus geschmiedetem Stahl

Städtebau, chemische Industrie, Metallurgie, Erdöl, Pharma, Lebensmittel, Getränke, Umweltschutz und andere Bereiche

Funktion und Anwendung des LYV-Schmiede-Rückschlagventils

Der Zweck dieses Ventiltyps besteht darin, das Medium nur in eine Richtung fließen zu lassen und die Strömungsrichtung zu verhindern. Normalerweise arbeitet das Ventil automatisch. Die Scheibe öffnet sich unter der Wirkung des Flüssigkeitsdrucks, der in eine Richtung fließt; Wenn die Flüssigkeit in die entgegengesetzte Richtung fließt, wirken der Flüssigkeitsdruck und die selbstspannende Scheibe der Scheibe auf den Sitz, um den Fluss zu unterbrechen.

Zu diesem Ventiltyp gehören das Innengewinde-Rückschlagventil und das Absperrklappen-Rückschlagventil, zu denen auch das Rückschlagventil und das Hub-Rückschlagventil gehören. Rückschlagklappen verfügen über einen Scharniermechanismus und eine türartige Scheibe, die frei an der geneigten Sitzfläche anliegt. Um sicherzustellen, dass die Scheibe jedes Mal die Sitzfläche erreicht, ist die Scheibe schwenkbar, so dass die Scheibe genügend Platz zum Schwingen hat und einen echten, vollständigen Scheibenkontakt mit dem Sitz ermöglicht. Je nach Leistungsanforderung kann die Scheibe komplett aus Metall bestehen oder mit Leder, Gummi oder einem Kunststoffüberzug eingelegt sein.

Bei vollständig geöffneten Rückschlagventilen ist der Flüssigkeitsdruck praktisch ungehindert, was zu einem relativ geringen Druckabfall durch das Ventil führt. Die Hubrückschlagventilscheibe liegt auf der Dichtfläche des Ventilkörpersitzes. Dieses Ventil ähnelt einem Kugelventil, außer dass die Scheibe frei angehoben werden kann. Der Flüssigkeitsdruck hebt die Scheibe von der Sitzdichtfläche ab und der Medienrückfluss führt dazu, dass die Scheibe auf den Sitz zurückfällt und den Durchfluss unterbricht.

Abhängig von den Betriebsbedingungen kann die Scheibe eine Ganzmetallkonstruktion sein oder die Form eines Gummipolsters oder Gummirings haben, der am Scheibenhalter montiert ist. Wie beim Kugelventil ist der Strömungsweg durch das Hubrückschlagventil eng, sodass der Druckabfall durch das Hubrückschlagventil größer ist als bei Rückschlagventilen und der Durchfluss des Rückschlagventils weniger eingeschränkt ist

Dieses Ventil wird zur Verhinderung von Mediengegenströmen in Industrierohrleitungen verwendet

LYV® Details zum Rückschlagventil aus geschmiedetem Stahl
