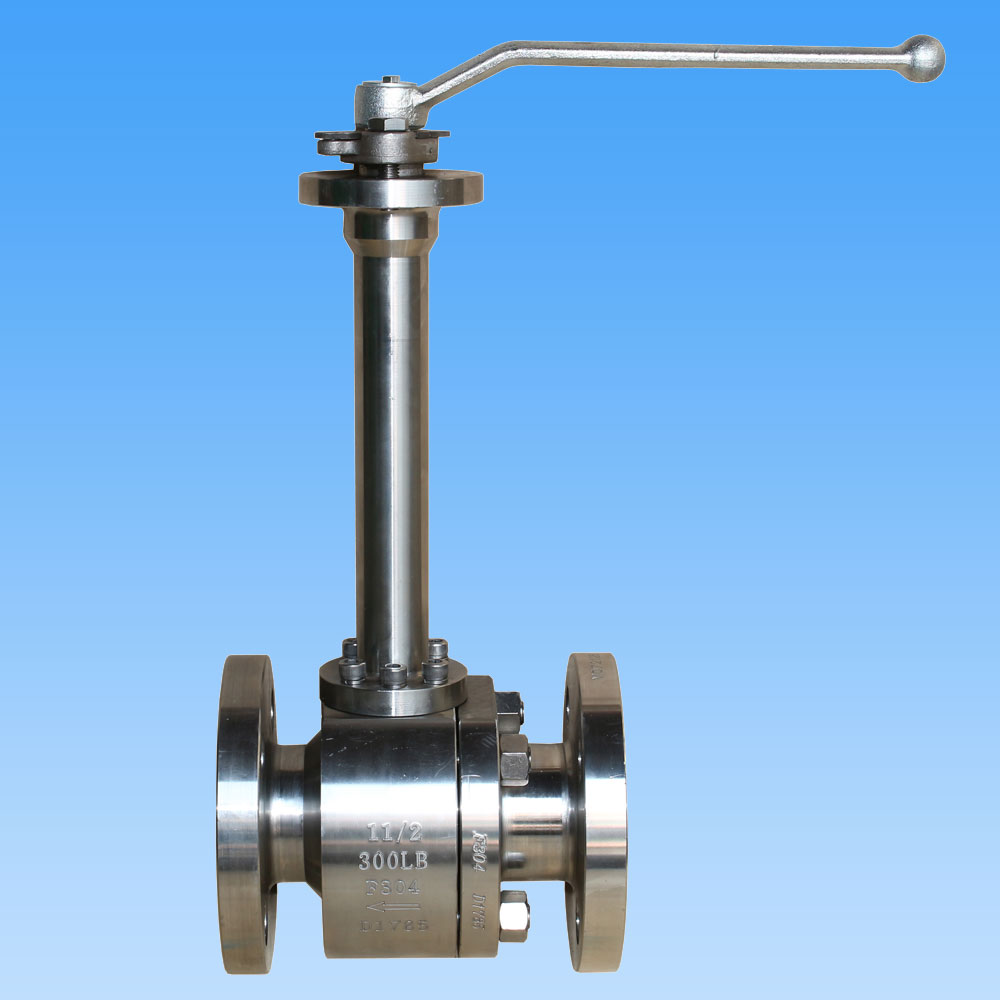

Kryo-geschmiedeter Kugelhahn

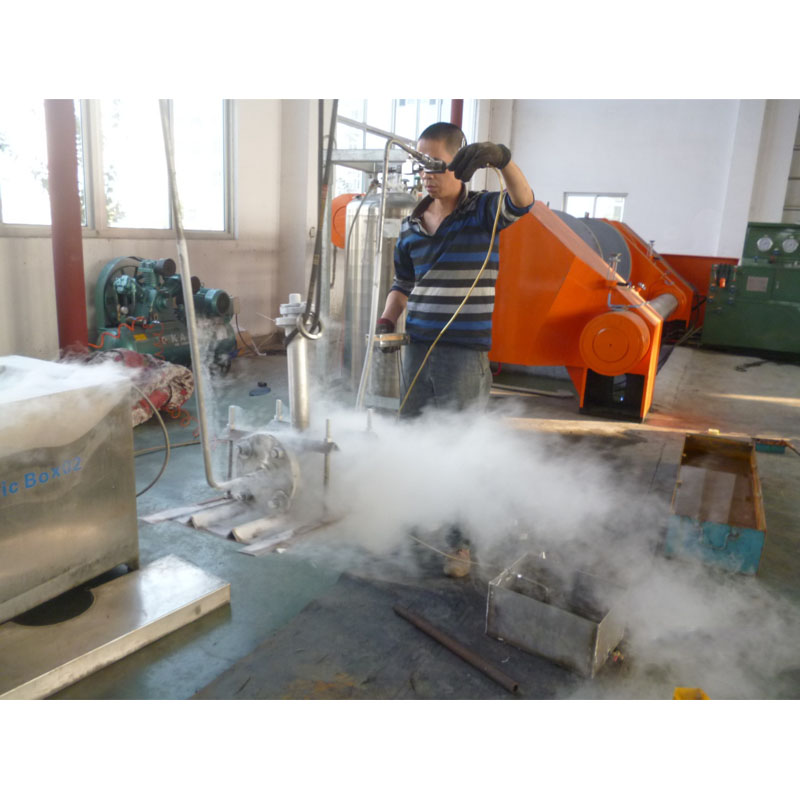

LYV ist ein professioneller, qualitativ hochwertiger Hersteller von kryogen geschmiedeten kryogen geschmiedeten Kugelhähnen in China. Sie können in unserem Werk sicher sein, dass die kryogen geschmiedeten Kugelhähne gemäß den strengen Designstandards API 6D und ASME B16.34 und kryogenen Testverfahren angeboten werden, die die Grenztemperatur einhalten können bis zu -196℃ betragen.

Kryogen geschmiedete Kugelhähne werden für Betriebsbedingungen bei niedrigen Temperaturen verwendet, insbesondere für einige Gefahrenmedien, wie z. B. flüssiges Naturgas. Unser Unternehmen verfügt über Erfahrung in der Entwicklung, Herstellung, Inspektion und Prüfung von kryogenen Kugelhähnen.

Internationaler Design- und Teststandard

Designstandard: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Inspektions- und Teststandard: API 598/API 6D

Feuersicherheitsprüfstandard: API 607/API 6FA

Flansch-zu-Flansch-Länge: ANSI B 16.10 – kurzes Muster/langes Muster

Endverbindung: Flanschende nach ANSI B 16.5, Stumpfschweißenden, Standardschweißenden.

Herstellergröße und Druckbereich:

NPS 1/2 Zoll bis 48 Zoll (für ANSI-Klasse 150LB)

NPS 1/2“ bis 48“ (für ANSI-Klasse 300LB)

NPS 1/2 bis 48 Zoll (für ANSI-Klasse 600LB)

NPS 1/2“ bis 36“ (für ANSI-Klasse 900LB)

NPS 1/2 bis 24 Zoll (für ANSI-Klasse 1500LB)

NPS 1/2 bis 12 Zoll (für ANSI-Klasse 2500LB)

oder

DN15 bis DN1200 (für PN0,6 MPa, 1,6 MPa, PN2,0 MPa, PN2,5 MPa)

DN15 bis DN1200 (für PN4,0 MPa, PN5,0 MPa)

DN15 bis DN1200 (für PN6,3 MPa, PN10,0 MPa)

DN15 bis DN900 (für PN15,0 MPa)

DN15 bis DN600 (für PN25,0 MPa)

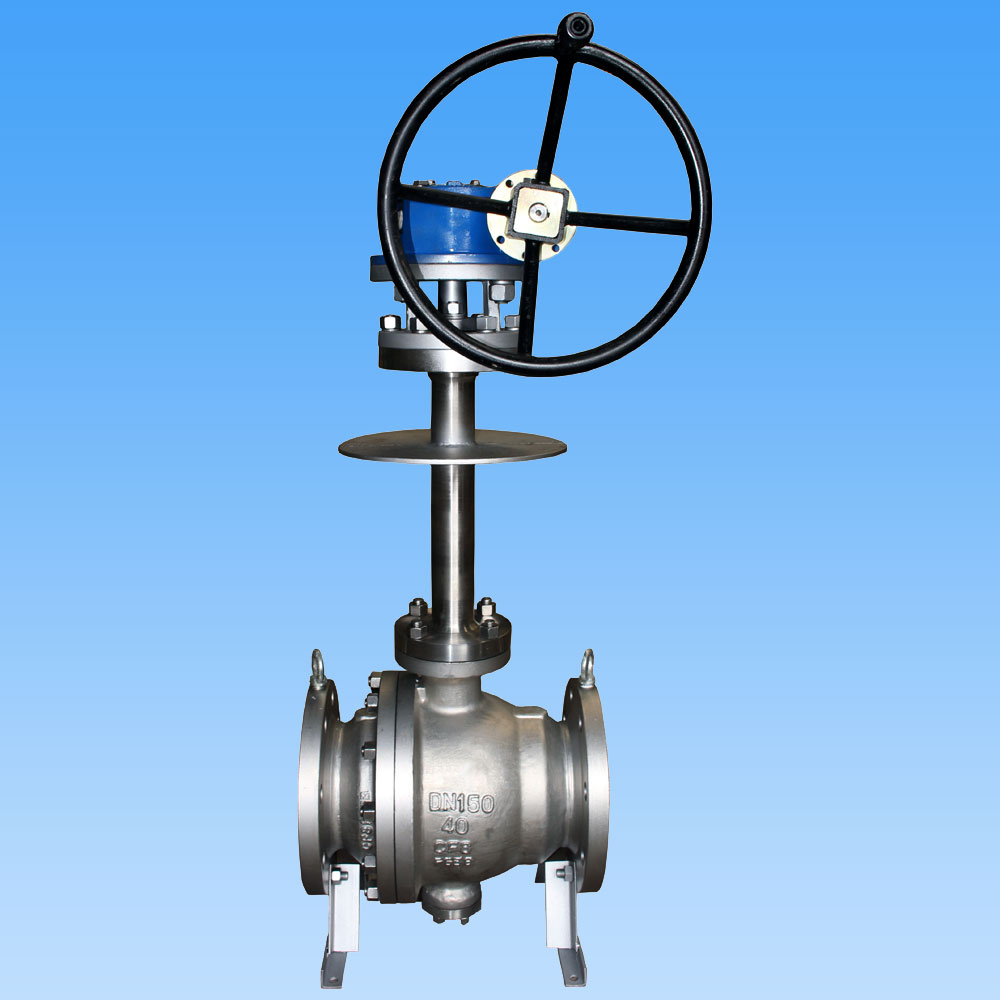

Erweitertes Haubendesign für Zuverlässigkeit der Schaftdichtung und -dichtung, geeignet für die Arbeitstemperatur -196 °C.

Rohrbohrung: Volle Bohrung (FB)/Reduzierte Bohrung (RB)

Baukörper: Endeinstieg

Motorhauben-/Abdeckungstyp: Verschraubte Motorhaube/verlängerte Motorhaube

Sitztyp: Weicher Typ/Hardseal-Metalltyp

Strömungsrichtung: Unidirektional/Bidirektional

Servicemedium: Öl, Wasser, Gas usw

Service: SOUR, ISO 15156/ NACE MR0175

Merkmal: Brandschutzdesign

Antistatisches Design

Ausblassicherer Schaft

Ventilbetätigung: Manueller Hebel / Schneckengetriebe / Stellantrieb / pneumatischer Stellantrieb / elektrischer Stellantrieb

MOC (Bill of Material – BOM):

Gehäuse und Motorhaube: ASTM A350 LF2/LF3 (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A182 F304/ F316 (SS 304 / SS 316) (Edelstahl)

:ASTM A182 F304L/ F316L / CF 3M (SS 304L / SS 316L) (Edelstahl)

Massive Kugel: ASTM A350 LF2/LF3 (Niedrigtemperatur-Kohlenstoffstahl)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Hinweis: Harseal-Metallsitztyp. Kugeloberflächenbehandlung: ENP, HCR, WC, Schweißen Ni60/Ni55

Vorbau: ASTM A182 F304 / F316 / F304L / F316L

Kugelsitz und Gehäusedichtung: Kohlenstoffgefülltes PTFE – CFT

: Grafoil – Graphitring

Stopfbuchspackung: Kohlenstoffgefülltes PTFE – CFT

: Grafoil – Graphitring
